24层传媒中心综合楼消防给排水CAD施工图纸(甲级设计院气体灭火系统)

  • 附件设计说明:有
  • 建筑类别:办公,商业,宾馆,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:39177.3平方米
  • 建筑地上层数:24层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,气体灭火,卫生间
  • 项目所在地:湖北

附件详情

  • 设计说明
  • 给水系统原理图
  • 热水系统原理图
  • 排水系统原理图
  • 消防系统 原理图
  • 喷淋系统原理图
  • 消防平面图
  • 给排水平面图
  • 喷淋平面图
  • 卫生间大样图
  • 泵房大样图

附件详情

该项目为一类综合楼,地下一层为地下车库,属二类车库,一楼至五楼为商业、餐馆等,6楼至11楼为办公室,12楼至23楼为宾馆,24楼为会议室,建筑高度92.85米,建筑面积39177.3平方米。
设计范围:建筑红线以内:室内给水排水系统,热水系统室内消火栓系统,自动喷淋系统,建筑灭火器配置。
,共40张。

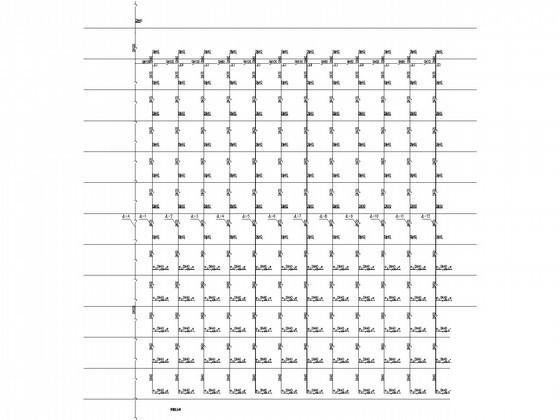

给水系统原理图

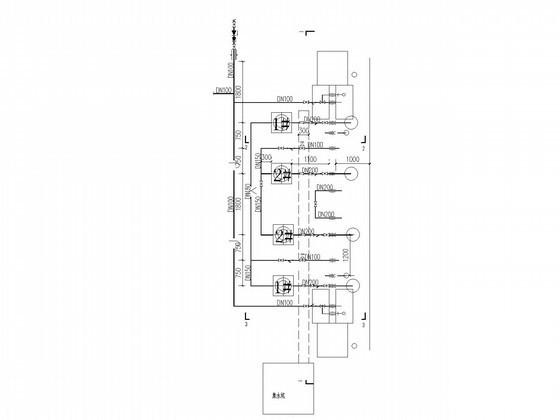

消防水泵房平面图

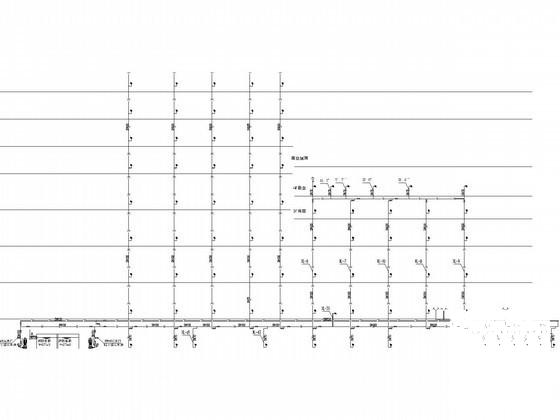

消防系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

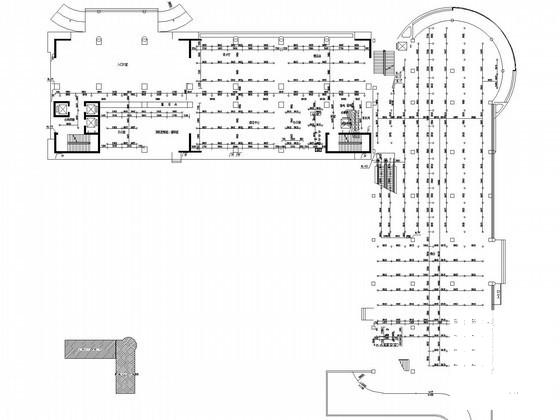

  • 24层传媒中心综合楼消防给排水CAD施工图纸(甲级设计院气体灭火系统) - 1
    第 1 张图
  • 24层传媒中心综合楼消防给排水CAD施工图纸(甲级设计院气体灭火系统) - 2
    第 2 张图
  • 24层传媒中心综合楼消防给排水CAD施工图纸(甲级设计院气体灭火系统) - 3
    第 3 张图
  • 24层传媒中心综合楼消防给排水CAD施工图纸(甲级设计院气体灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
