5层知名实验小学给排水图纸（气体灭火系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,气体灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：5,15
特殊系统：气体消防
大样节点：水泵,泵房,气体灭火,卫生间,阀门管件
热水供应方式：集中热水供应
项目所在地：广东

附件详情

资料目录
室内给排水设计说明
给排水图例
气体灭火系统设计说明及展开原理图
生活给水系统、消火栓系统展开原理图
雨水、冷凝水排水系统展开原理图
污水、废水排水系统展开原理图
一层、地下室给排水、消防平面图
二层给排水、消防平面图
三层给排水、消防平面图
四层给排水、消防平面图
屋顶层给排水、消防平面图
屋顶构架给排水、消防平面图
水泵房给排水大样图
W1~3卫生间给排水大样图
W4~7卫生间给排水大样图

附件详情

该项目位于广东，是知名实验小学，属于教育建筑。该项目±0.000标高的绝对标高值为8.60m。
设计范围：1．该资料范围包括用地红线范围内室内外给水排水、消防等管道系统及小型给水排水构筑物。2. 气体灭火系统设计仅满足招标要求。由专业公司进行深化设计、施工和调试。
管道系统：该项目设有生活给水系统、生活污水系统、生活废水系统、雨水系统、消火栓给水系统、气体消防系统及灭火器配置。
，共17张图纸。

二层给排水、消防平面图

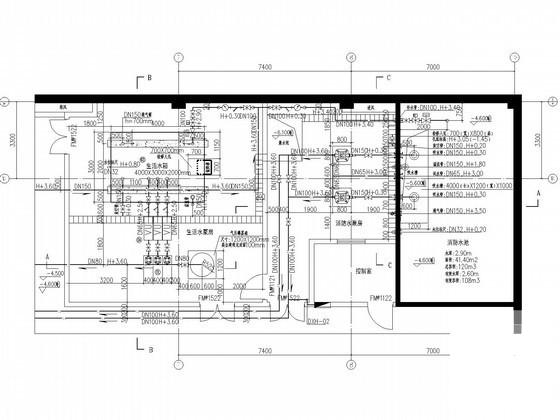

水泵房给排水平面图

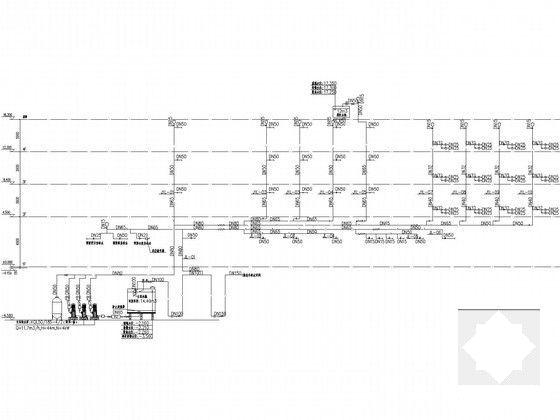

生活给水系统展开原理图

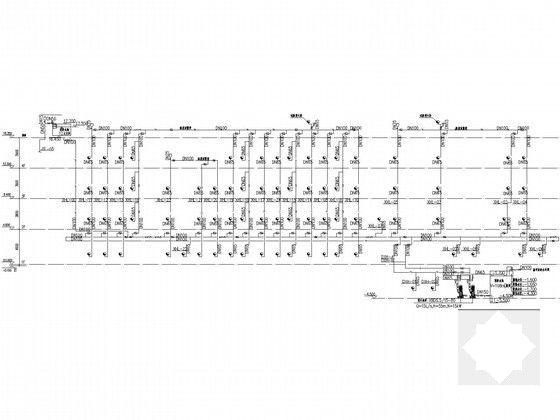

消火栓系统展开原理图

W1卫生间给排水大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
