小区18层改造住宅楼给排水施工全图纸(消火栓灭火系统)
- 建筑类别：住宅建筑
- 建筑层数：高层建筑
- 建筑设计面积：8623平方米
- 建筑高度：52.50m
- 地上楼层：18层
- 设计阶段：施工图设计
- 供水方式：市政供水,变频供水设备
- 供水分区：两区
- 污废水排水体制：分流
- 设计内容：给水系统,污水排水系统,废水排水系统,消火栓系统
- 参考图纸：20-50张
- 设计年代：近代
附件详情
该小区为徐州某小区改造住宅楼给排水施工全图，共有7栋住宅楼。设计包括：生活给水，污水排水，消防栓灭火，太阳能热水等等。图纸共24张。
消火栓灭火系统图

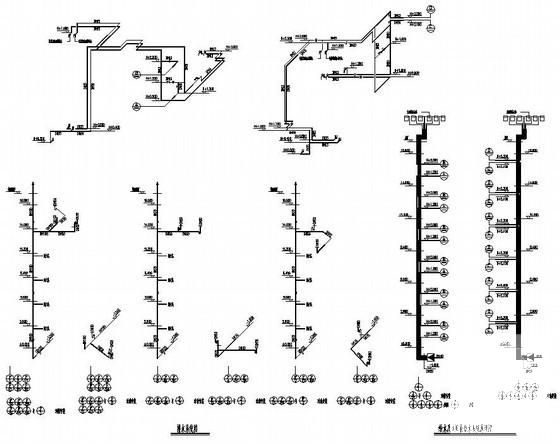

系统图

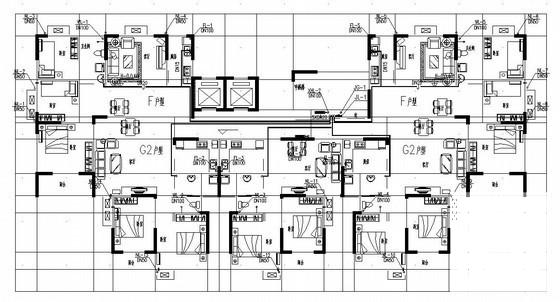

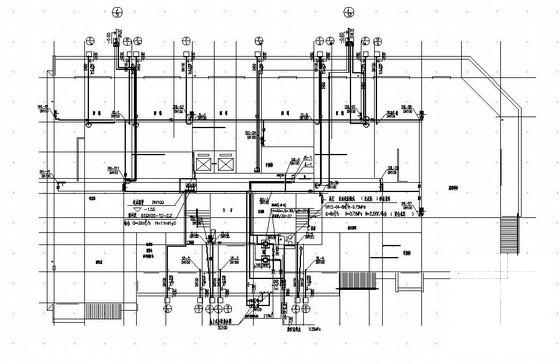

给排水及消防平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.6 MB
- 收藏次数：0
-
文件名称：
附件-995860578675985877578.rar
