18层小区4#住宅楼给排水CAD施工图纸(室内消火栓系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:18层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 图纸年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统,机房排水
  • 消防设计:室内消火栓系统
  • 供水分区:三区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间

附件详情

该项目给排水设计为室内生活给水系统.消火栓 雨污水系统及灭火器配置,室外给排水另见总图设计.
生活给水系统:该项目一~六层给水由城市自来水直接供给,七~十二层由 小区内区中区变频水泵供给,十三~十八层由高区变频水泵供给.
消防系统:该项目按高层住宅设计,属二类高层建筑.
室内消火栓系统按水量10l/s设计,消火栓箱内设有报警按钮,可直接启动 消火栓水泵.消防水池及水泵设于人防汽车库内,消防水箱设于7#楼屋顶.
室外消防: 室外消防另见总图设计.
灭火器配置:属A类火灾,轻危险级,配置基准为1A,最大保护面积为
设计依据 :
1.<>(GB50015-2003)
2.<>(GB50045-95,2005版)3.<>(GB50140-2005)
4.<>(GB50096-2003)
5.<>(DBJ32/26-2006)
7.<>(GB50140-2005)8.建设单位提供的市政管道设施条件和其它专业提供的设计图纸.


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

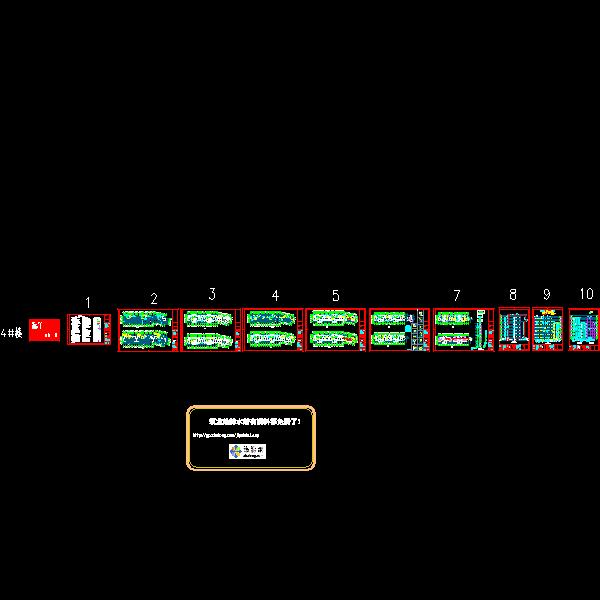

  • 18层小区4#住宅楼给排水CAD施工图纸(室内消火栓系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
