7层11#住宅楼给排水CAD施工方案图纸(室内消火栓系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 地上层数:7层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室内(L/S):15

附件详情

该项目设计内容包括:室内给水,排水,消火栓管网设计。
该项目设计参数: 生活用水量为6.5升/秒; 室内消火栓用水量为15升/秒;
管材选用与连接方式: 1室内生活给水管道采用PP-R或PE-X管道,熔接. 2消火栓管道采用焊接钢管,焊接; 3排水管采用芯层发泡UPVC塑料排水管粘接,污水提升管道采用钢管焊接并内外做防腐,塑料排水管要做防火套管.

11#住宅楼给排水施工图

11#住宅楼给排水施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

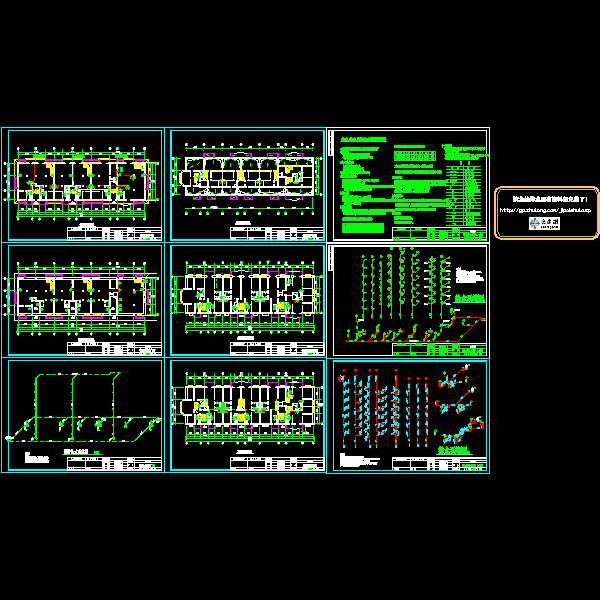

  • 7层11#住宅楼给排水CAD施工方案图纸(室内消火栓系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
