高层住宅楼小区给排水图纸(卫生间详图)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：24张
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：上海
附件详情
- 给排水设计施工说明
- 屋顶水箱间详图
- 水泵房详图
- A1,A2,A3,A4户型标准层厨房、卫生间详图
- B1,B2,B3,B4户型标准层厨房、卫生间详图
附件详情
该资料为上海某高层住宅小区给排水全套图纸。该项目为基地内四栋18层高层住宅，建筑高度为52.40ｍ。
该项目给设计范围包括生活给水系统、生活排水系统、消火栓给水系统及屋面雨水排水系统及人防给排水系统。
共24张图。
底层平面

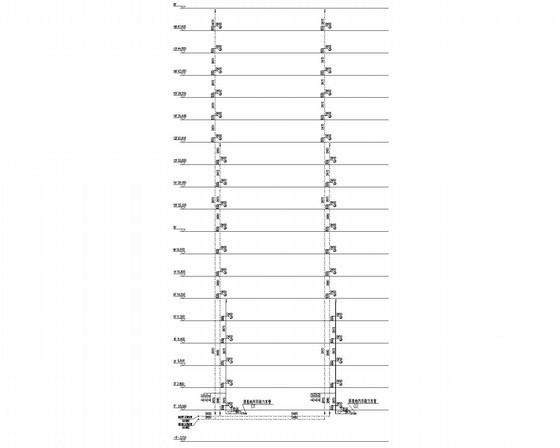

给水系统展开图

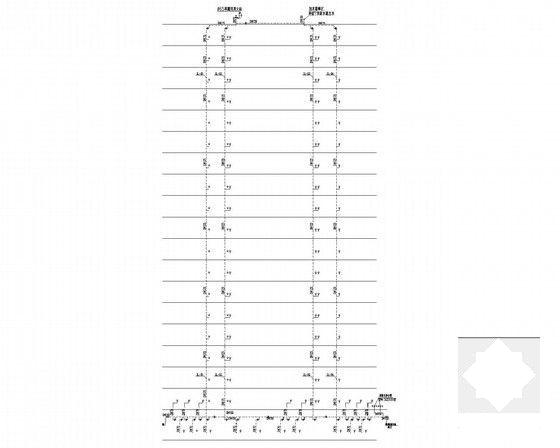

室内消火栓给水系统展开图
水泵房平面图
A1,A2,A3,A4户型标准层厨房、卫生间详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.15 MB
- 收藏次数：0
-
文件名称：
附件-995860798555986776655.rar
