小区3层会所建筑CAD施工图纸(卫生间详图)
- 图纸设计深度：施工图
- 设计效果图：无
附件详情
该项目为某小区多层会所建设地点： 不详建筑高度：11.7米（地上3层，局部4层）建筑设计面积：1356.36平方米建筑设计结构形式：框架设计功能：餐厅、按摩间、美发美容厅、KTV房、办公等图纸内容：各层平面图、立面图、剖面图、
楼梯详图
、门窗详图、卫生间详图、
节点详图
、等15张图纸图纸设计深度：施工图（缺设计说明）设计效果图：无
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

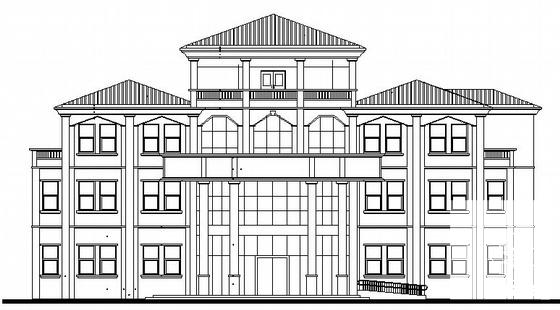

第 1 张图 -

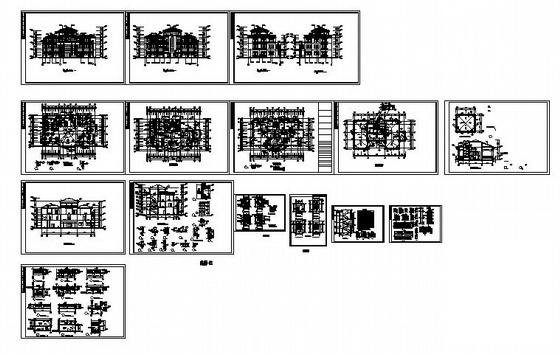

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-19
- 评论次数：0
- 浏览次数：0
- 文件大小：1.38 MB
- 收藏次数：0
-
文件名称：
附件-995885860877689078758.rar
