8层小区住宅楼给排水CAD图纸

附件详情

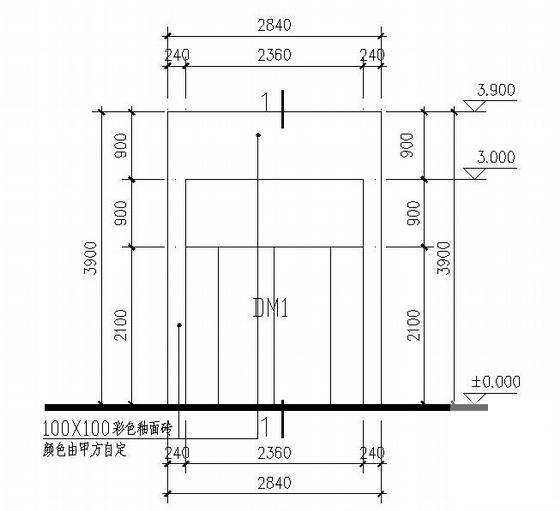

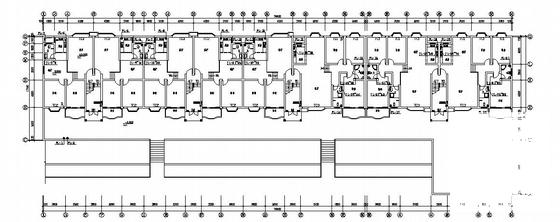

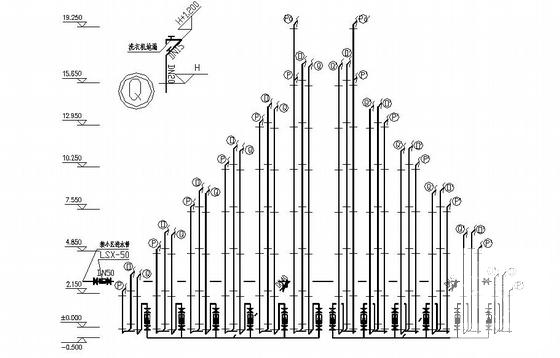

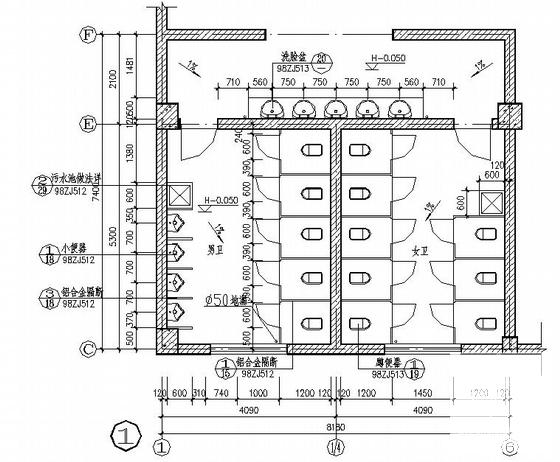

一、该建筑小区位湖南省，设计包含小区门面、不同类型房屋成套给排水设计图纸，二.设计范围该资料包括本栋楼的室内给水、污废水、雨水及空调凝结水、消火栓消防给水系统及灭火器气体消防。三.系统设计给水系统:整栋楼由城市给水管网供水，住宅部分每户用水量单独计量，水表间设在水表井内，水表至室内用水点的给水管敷设于地面下，每户厨房设一燃气热水器，供应生活热水。污水系统:生活污水经室内排水管道汇合后排至室外管网，均经化粪池处理后排入市政管网。雨水、废水系统：阳台设有雨水管，雨水汇合后排入室外散水或雨蓬。空调冷凝水自成系统排至室外散水。
