17层住宅楼小区给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：31453平方米
建筑地上层数：17层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：62张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水,分区供水,高位水箱供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：泵房,卫生间
项目所在地：河北

附件详情

资料目录
给排水设计总说明
地下室自喷平面图
地下室消火栓给水系统图
地下室消防泵房给排水大样
底层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
偶数层给排水平面图
奇数层给排水平面图
底层自喷平面图
底层自喷平面图
二层自喷平面图
三层自喷平面图
五~十四层自喷平面布置图
一~三楼商铺生活给水系统图
污水排水系统图
废水排水系统图
雨水排水系统图
生活给水系统图
消防给水系统图
卫生间给排水大样图

附件详情

项目概况：本项目河北，本建筑为住宅地块G-6、G-7、G-8、G-9#号楼,总建筑面积31453
平方米,其中G6#号楼6667.68平方米,G7#号楼6667.68平方米,G-8#号楼7424.05平方米，
裙房1463.3平方米，G-9#号楼7424.05平方米，裙房1463.3平方米。G7#号楼17层；G6#
号楼17层；G8#号楼14层；裙房3层，G9#号楼14层；裙房3层。建筑高度:最高建筑为53.4
米，建筑耐火等级为地上二级。
设计范围为：建筑给水系统、排水系统、雨水系统，消防水系统等。
，图纸共62张。

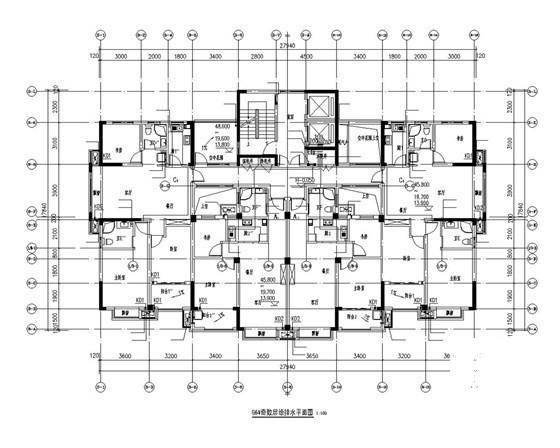

偶数层给排水平面图

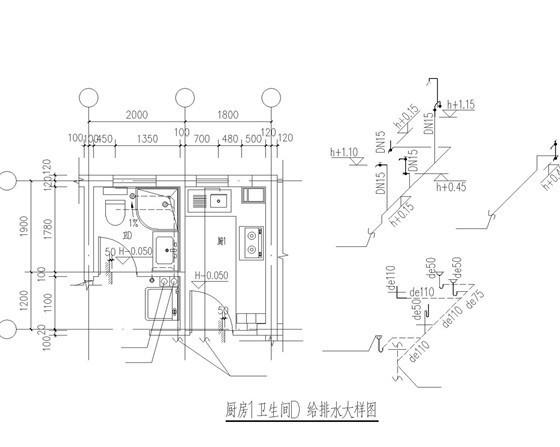

卫生间大样图

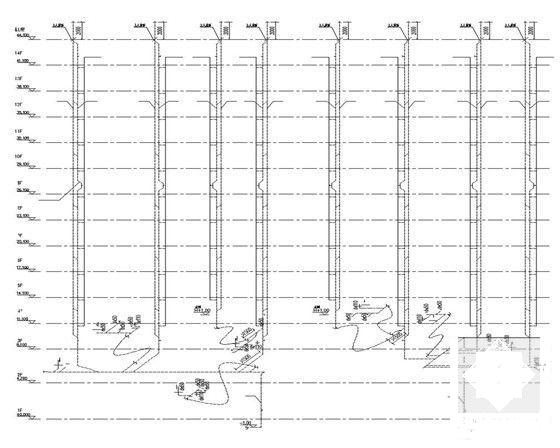

排水系统图

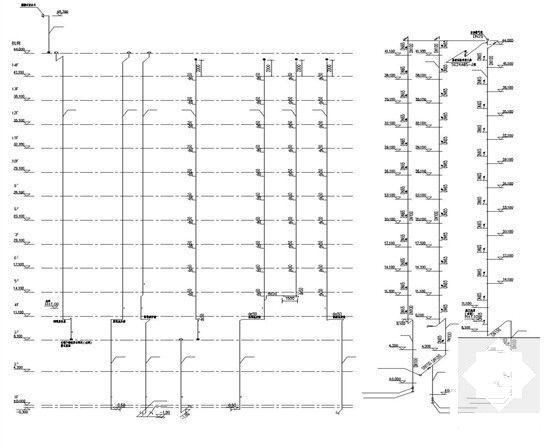

雨水及消防系统原理图

给水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
