小区11层住宅楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:3158平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:厨房,卫生间

附件详情

一、1、该项目为襄樊某小区住宅楼,建筑面积 3158m ,建筑高度40.4m。十一层。
2、本专业设计包括生活给排水系统、消防栓系统等。
二、给水系统
1、本小区供水分别由引自市政管网的两条DN200给水管负担。管网水压值0.25MPa.
2、在本小区1#楼地下一层供水机房内设供本区各栋楼的生活给水加压系统。建筑供水分为高、低区两个系统,高区系统均采用无负压管网增压稳流供水设备供水。1#楼地下车内设 250m 消防水池,消防、喷淋加压泵均设于此。
3、低区给水系统负责四层以下建筑供水,由市政管网直接供水。
4、高区给水系统负责四层及以上建筑供水。
5、本住宅日设计供水能力为 38.5m /d;最大小时用水量4.01m /h;日排水量为32.73m /d三、热水系统1、由各住户热水通过屋面集中太阳能供给。太阳能由专业公司设计、安装。四、污水系统1、生活污水单独排放,经过化粪池消化处理后,排入城市污水管网。2、该项目排水系统采用单立管排水系统,在三、七层设简易立管消能装置。五、雨水系统建筑设屋面雨水,外排水系统,详建施相关图纸。六、消防给水系统1、本建筑为二类住宅楼,消防给水设室内、室外消火栓给水系统。室内消防用水量为10L/S,室外消防用水量为15L/S,火灾延续时间计为 2h。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

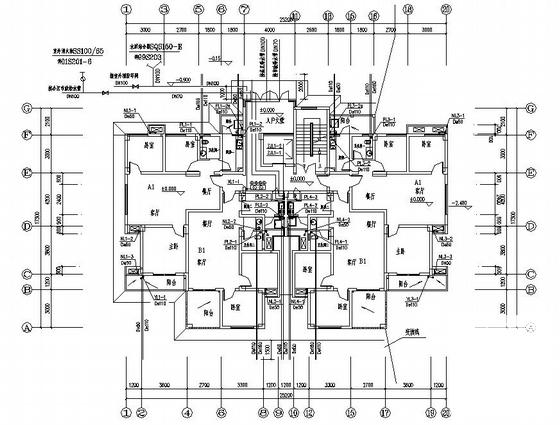

  • 小区11层住宅楼给排水CAD施工图纸 - 1
    第 1 张图

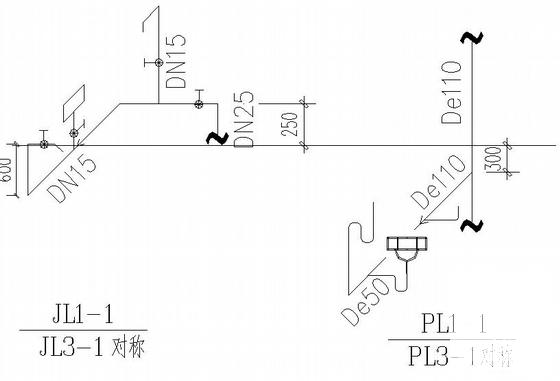

  • 小区11层住宅楼给排水CAD施工图纸 - 2
    第 2 张图

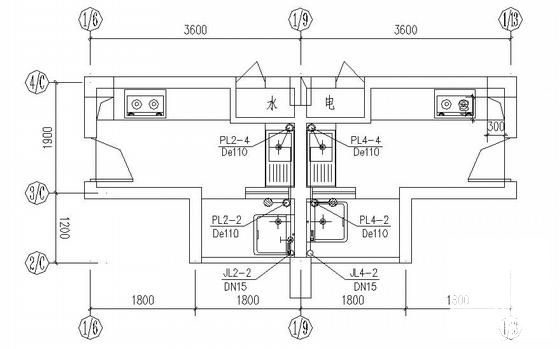

  • 小区11层住宅楼给排水CAD施工图纸 - 3
    第 3 张图
  • 小区11层住宅楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
