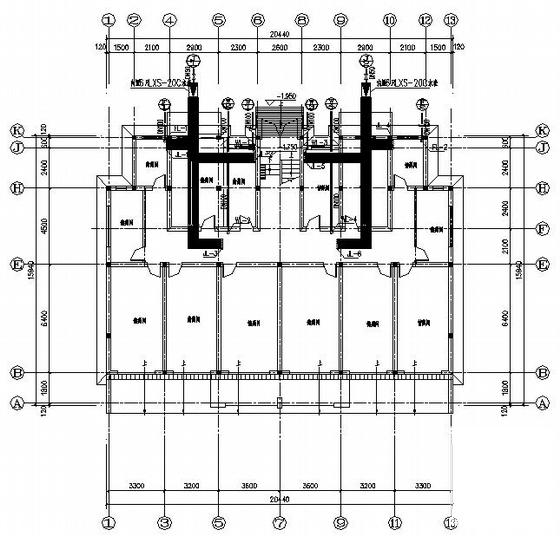

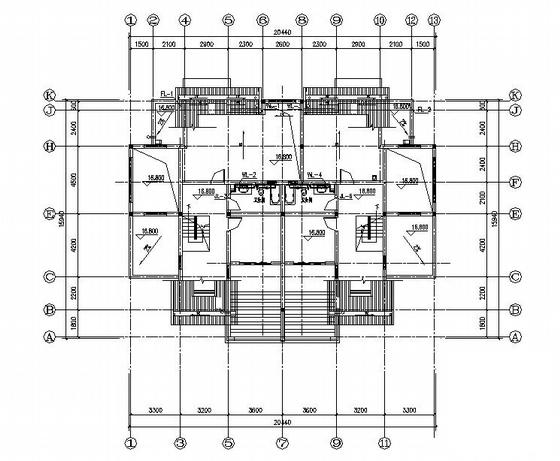

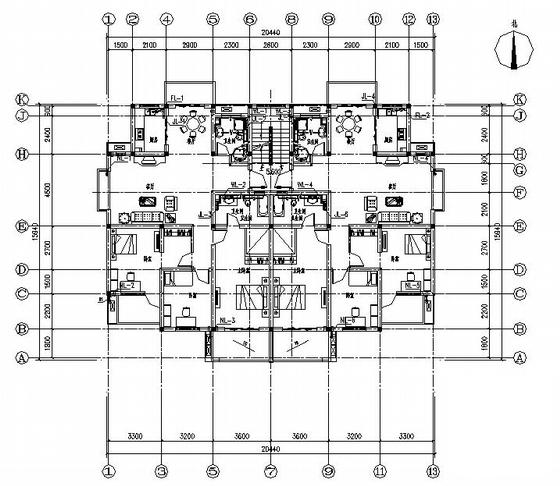

5层住宅楼给排水施工图纸

附件详情

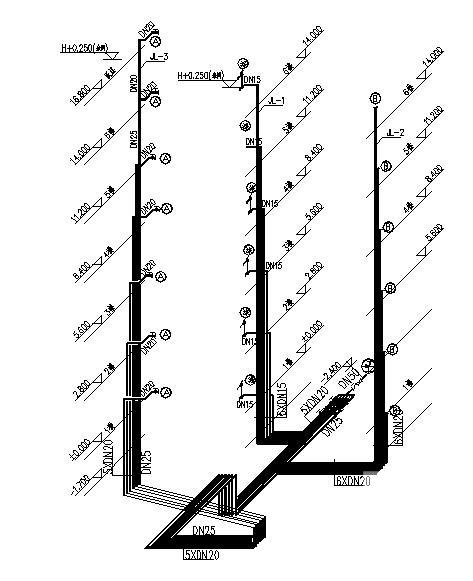

该资料包括生活给排水系统、空调冷凝水系统以及灭火器配置。在本建筑周围120m范围内设置2套室外消火栓以供消防车取水满足该项目室外消防用水量的要求，室外消火栓距路边不应超过2米，距建筑物外墙不小于5米，距离水泵接合器15～40m。室外消火栓布置在外网设计时统一考虑。生活给水管来自市政管网供水，水表出户一户一表，采用PPR冷水管，专用配件热熔连接。排水管采用UPVC排水管，胶接。
