超高层住宅楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:50张
  • 设计年代:近代
  • 地下室用途:人防,车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:四区以上
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房,卫生间
  • 项目所在地:江苏

附件详情

  • 1F平面图
  • 2F平面图
  • 3F平面图
  • 32F平面图
  • 屋顶层平面图
  • 厨卫间大样图
  • 给排水系统图
  • 物管卫生间大样图
  • 商铺给排水原理图
  • 山沟消火栓系统原理图
  • 消火栓系统原理图
  • 喷淋系统原理图
  • 排水系统原理图
  • 雨水系统原理图
  • 空调排水系统原理图

附件详情

项目概要:该项目为32层的住宅,1~32层为住宅,地下一层为自行车库,地下二层为人防,地下室图纸另出。
设计范围:室内给排水管道设计,室内消火栓管道设计,喷淋系统,雨水系统设计。本栋建筑一~五层生活给水由市政给水管网供水,六~三十二层由小区集中生活泵房变频分区供水。本栋建筑给水分区为5区,1~5层为一区,6~11层为二区,12~18层为三区,19-25层为四区,26-32层为五区。室内消火栓用水量为20L/s,室外消火栓用水量为15L/s。室内采用污废合流,室外也采用污废合流。雨水系统为重力流外排水系统,室外雨水管直接排至市政雨水管。
,共50张图。

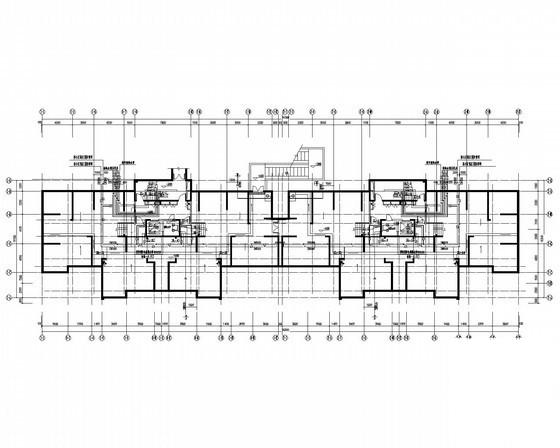

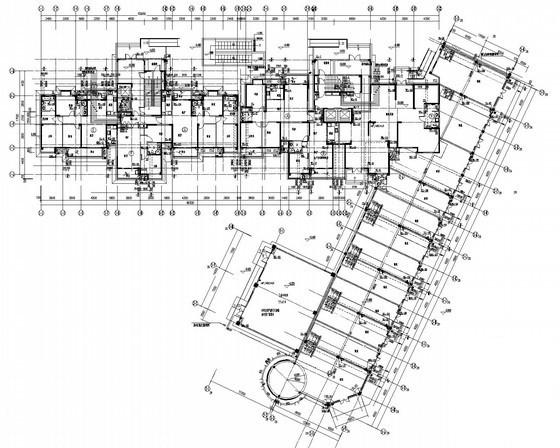

1F平面图

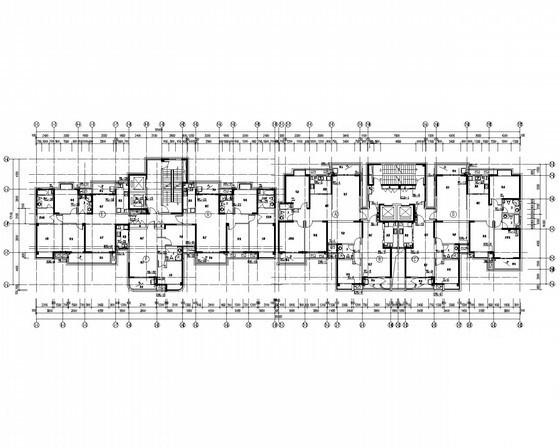

32F平面图

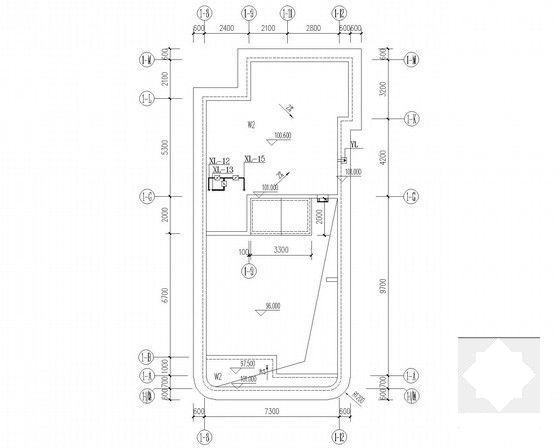

机房屋顶层平面图

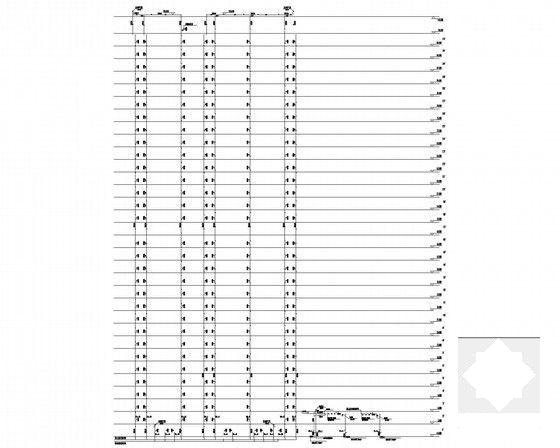

喷淋系统原理图

消火栓系统原理图

厨卫间大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 超高层住宅楼给排水CAD施工图纸 - 1
    第 1 张图
  • 超高层住宅楼给排水CAD施工图纸 - 2
    第 2 张图
  • 超高层住宅楼给排水CAD施工图纸 - 3
    第 3 张图
  • 超高层住宅楼给排水CAD施工图纸 - 4
    第 4 张图
  • 超高层住宅楼给排水CAD施工图纸 - 5
    第 5 张图
  • 超高层住宅楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
