超高层住宅楼太阳能热水系统给排水CAD施工图纸（光伏系统）

附件详情

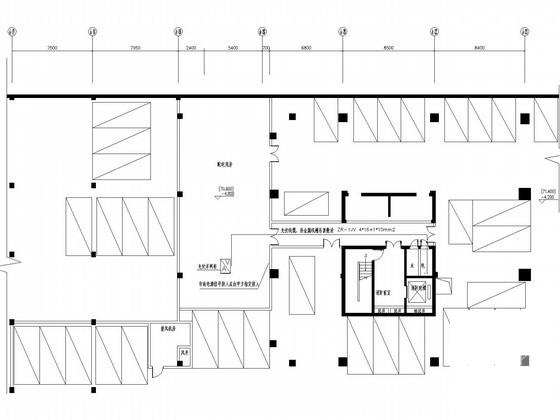

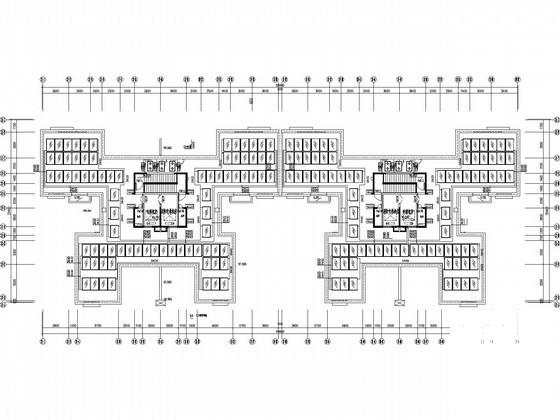

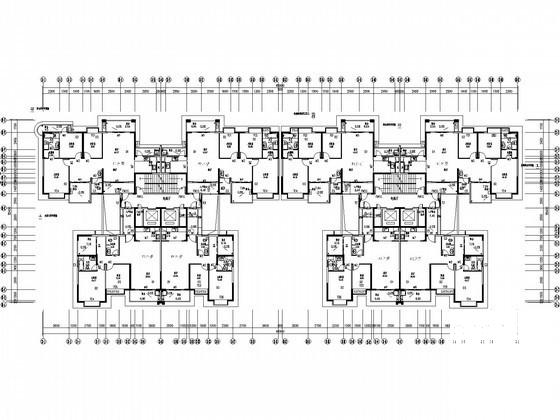

项目概况：该项目位于广西，地理位置：项目地处北纬22°49′东经108°21′；环境温度：年平均气温21.01℃，极端气温最高38.84℃，最低-2℃；辐照量：倾斜表面年平均日太阳总辐照量12.838MJ/m 日；太阳能保证率：根据系统使用期内的太阳辐照量、系统经济性及用户要求等因素综合考虑后确定为0.4；组件安装面积：该项目共安装集热器480平方米(240块），设计总热水用量：设计热水用量（55℃）为78.4吨/天；系统主要设备：由太阳能集热器、加热水箱、储热水箱、空气源热泵、循环水泵、供水控制装置、系统自动控制装置和管道、阀门等。热水覆盖范围：覆盖全部住宅（即2-32层）。
，共23张。
