太阳能光伏电站工程施工组织设计

附件详情

该项目包括以下内容：
（1）10MWp并网光伏电站场区场地平整；
（2）10MWp并网光伏电站场区主干道工程；
（3）10MWp并网光伏电站综合控制楼土建及装饰工程；
（4）10MWp并网光伏电站综合控制楼的给排水（含消防）、电气照明、弱电系统设备安装以及室外配套工程（含污水处理系统）；
（5）10MWp并网光伏电站综合控制楼接地及避雷系统；
（6）10MWp并网光伏电站电池组件支架基础的土建工程、预埋件、接地系统（埋入部分）制作、安装及；
（7）11座逆变器室土建、电气照明及装饰及接地系统工程；
（8）水源井、水泵房土建施工；
（9）消防水池和生活水池工程。
……
3.1.6建（构）筑物轴线的定位及标定
（1） 根据总平面图或布置平面图所标示的方位、朝向定出基点，用经纬仪测量定位，用钢尺丈量平面及开间尺寸。
测量由主轴线交点处开始，测量（丈量）各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复准准确，方可把轴线延伸到建筑物外的轴线桩、龙门架及邻近建（构）筑物上。
（2） 分画轴线开间尺寸，应用总长度尺寸进行复准，尽量减少分画尺寸积累误差。
……
3.2 土方开挖 工程施工
3.2.1施工顺序及工艺流程：
综合楼、逆变室、水泵房：土方开挖、排水→破桩→素砼垫层→基础梁砼浇筑→回填土方→±0.00以上主体施工。
电池组串支架基础：人工开挖。支架基础开挖尺寸1100mmx1100mm，开挖深度根据现场的实际地形确定。
3.2.2土方开挖
综合楼、水泵房基础，电缆沟等采用机械开挖。电池组件支架基础、逆变器室基础全部采用人工开挖。
……

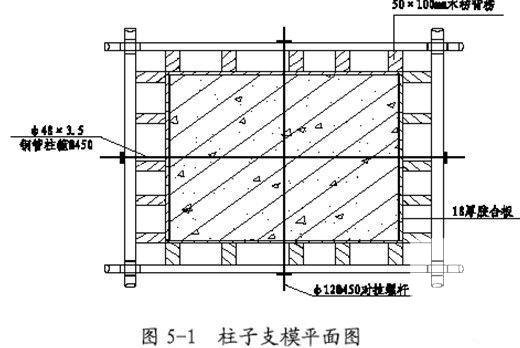

3.4.1基础模板
（1）、电池组串支架基础采用小钢模模板，模板的图示尺寸按大样图施工，尺寸不得随意修改。
（2）、模板制作按模板翻样要求进行编号备用。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选取，不得使用不符合质量要求的材料， 模板工程 施工应制作简单，操作方便，牢固耐用，运输整修容易等特点。
……
字数约4.1万字
