水电站调压井滑膜工程施工组织设计(acdCAD图纸)

xx水电站引水建筑物布置在右岸,主要由进水口、引水隧洞、调压井、压力管道等组成。引水系统采用“两洞四机”式引水发电。调压井平台位于厂房后边坡上部,高程为780m,两个调压井开挖内直径均为24m,衬砌厚度为1.5m,井筒高度为106.4m。调压井设计为圆形断面,井内包括两个矩形闸门井和四个圆形(Φ=1.0m)钢制通气孔,闸门井上设启闭机房,井底部上游渐变段与引水隧洞相接、下游渐变段与压力管道相接,两座调压井结构完全相同。两个调压室中心线间距44.38m。   3、施工布置及施工准备   3.1施工布置    1、风、水、电布置    风、水布置延用开挖及一期支护时形成的风、水系统。施工用电,从EL780平台变压器将电源分别接入到EL780平台的配电柜和滑模操作平台配电柜。各用电设备分别从配电柜引接电源。施工低压用电由塑铝线从配电柜内引接,各个配电柜内均安装漏电保护器。所有低压线路采用绝缘电缆全部架空布设,动力与照明线路分开布置,作业地段采用1000W碘钨灯照明,配备专职电工值班,经常对线路进行检查,确保用电安全。为确保滑模施工顺利进行,不发生粘膜事故,EL780平台备用一台发电机。    2、拌和站    在EL780平台布置一台HZS50型拌和站,拌和站额定生产能力为50m3/h。    3、混凝土运输    混凝土直接从搅拌机出料口采用溜槽送入溜管上口的受料斗,经溜管垂直运输至滑模操作平台上的储料箱。溜管沿井壁自下而上铺设,顶部设受料斗。    4、钢筋加工厂   钢筋加工厂布置在EL780平台,钢筋由门机吊到滑模工作平台……            本稿件包括:水电站调压井混凝土工程施工组织设计 17页 该资料包含:调压井井身分块图、吊脚手架详图、调压井平台平面布置图、模板、围梁、提升架、提升架及平撑详图、调压井滑模平台、圈梁总图共8张图纸。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

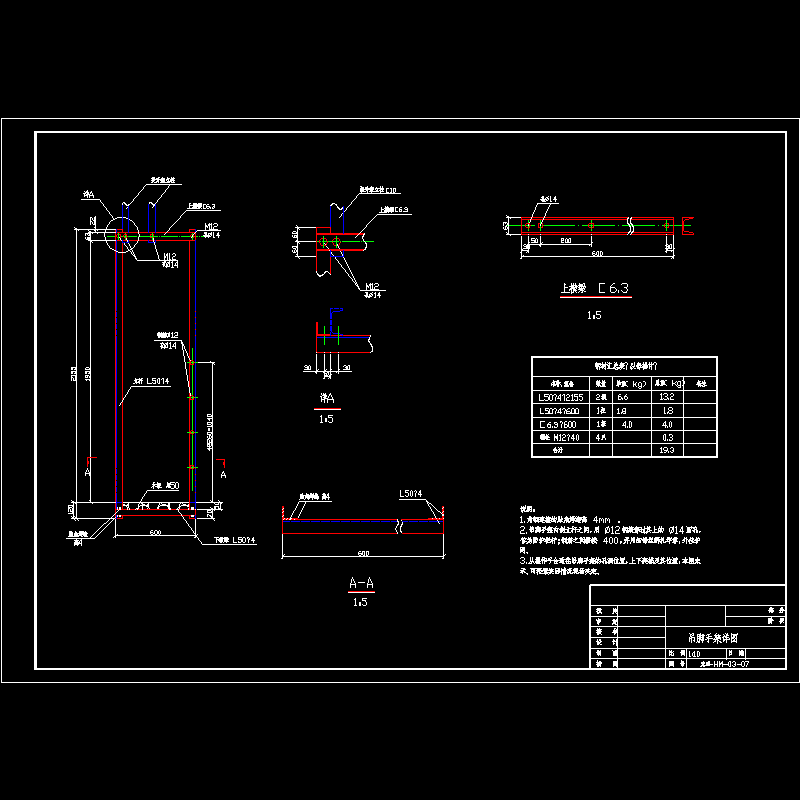

  • 吊脚手架详图.dwg
    吊脚手架详图.dwg

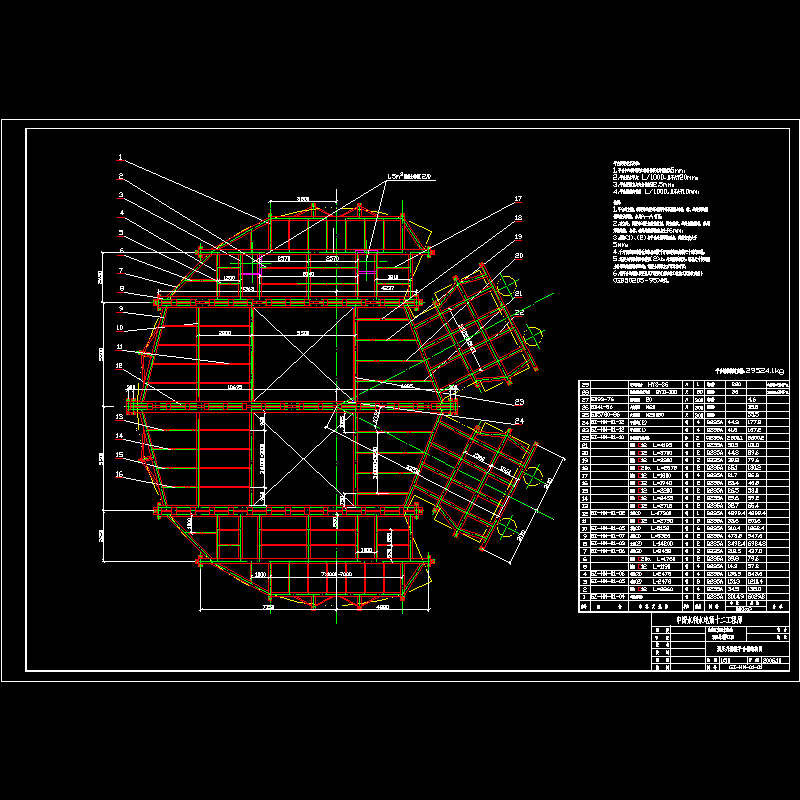

  • 调压井滑模平台1-1.dwg
    调压井滑模平台1-1.dwg

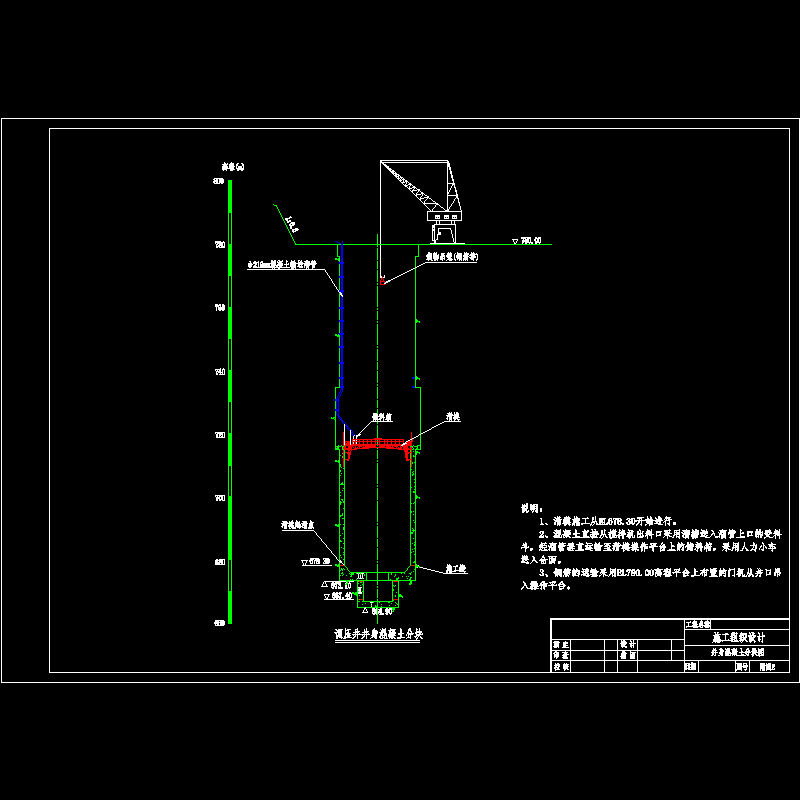

  • 调压井井身分块图.dwg
    调压井井身分块图.dwg

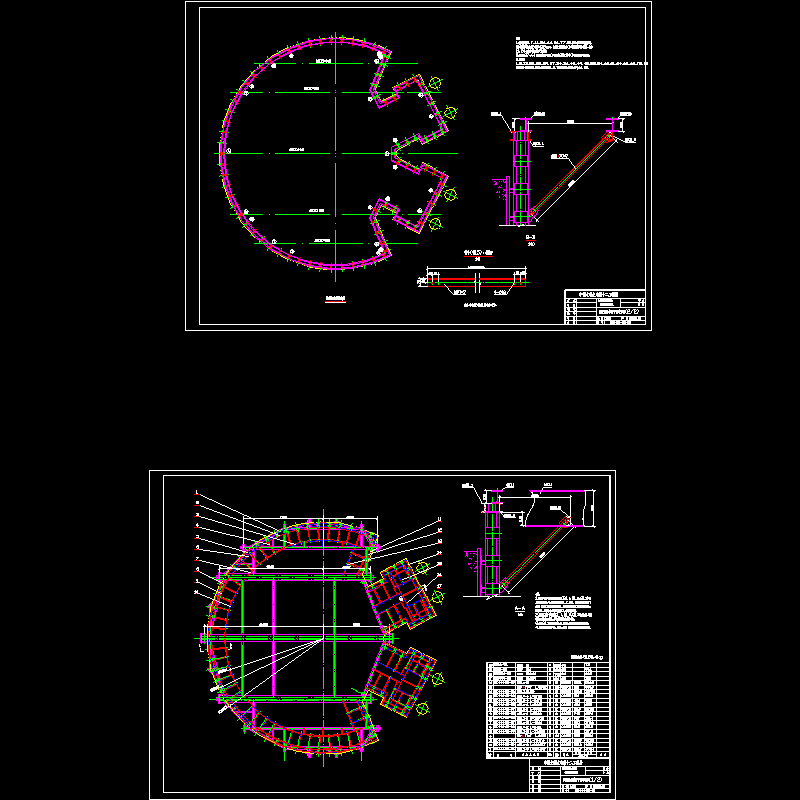

  • 模板、围梁、提升架3-1.dwg
    模板、围梁、提升架3-1.dwg
  • 圈梁总图2-1,2-2.dwg
    圈梁总图2-1,2-2.dwg
  • 提升架及平撑详图3-6.dwg
    提升架及平撑详图3-6.dwg
以上是部分截图,请下载附件后查看完整高清内容
