河岸式水电站厂房设计及调压室计算（说明书计算书CAD图纸）

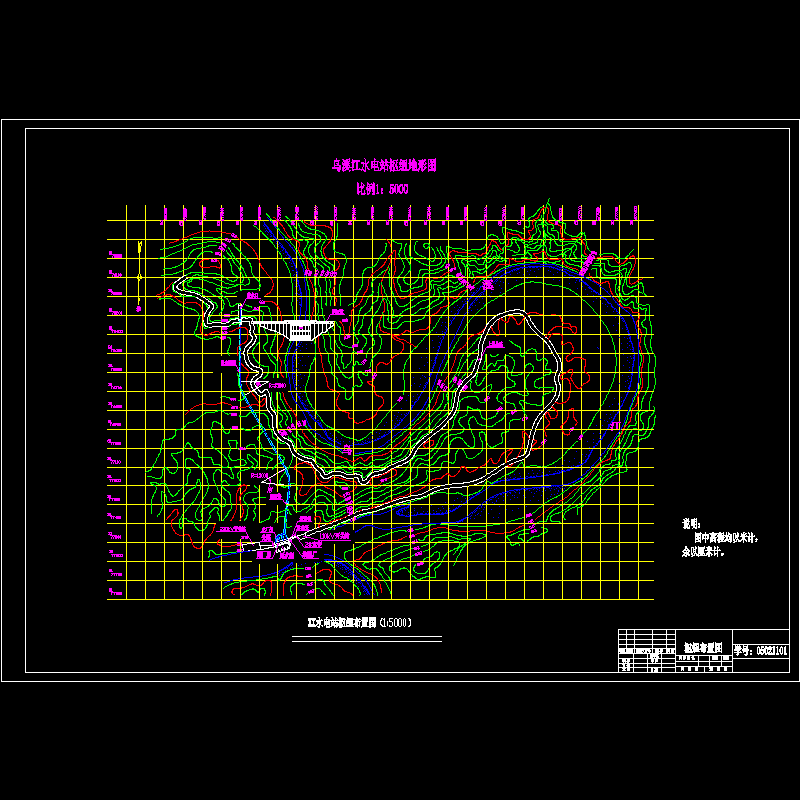

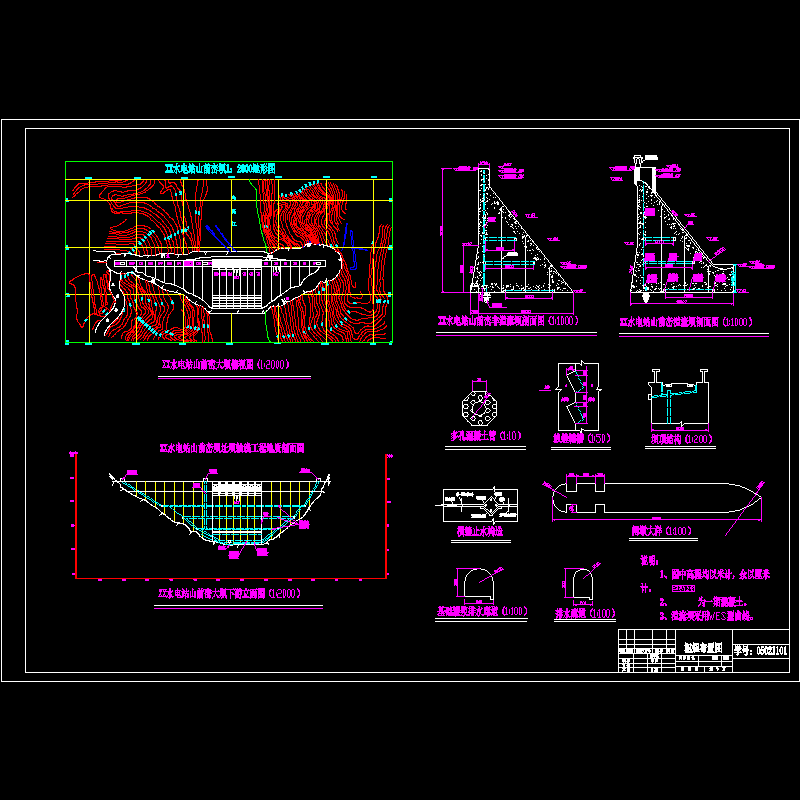

在设计中完成了混凝土重力坝、厂房、引水建筑物设计及调压室结构计算等内容。 　　 　　该资料确定坝址位于山前峦附近，非溢流坝坝顶高程242.3m。坝底高程111.0m。最大坝高131.3m。上游坝坡坡度1：0.15，下游坝坡坡度1：0.79，溢流坝堰顶高程229.4m。 　　引水遂洞进口位于坝址上游凹口处，遂洞全长1100m。洞径8.4m，调压室位于厂房上游200m左右处，高程250m左右的山峦上，型式为阻抗式。 　　 厂房位于下游荻青位置。设计水头90.5m，装机容量4×4.25=17万kW，主厂房宽19m，长72m。水轮机安装高程116.77m，发电机层高程126m，由于校核洪水位对应的下游水位为128.3，安装场层高程与发电机层不同高，取为128.5m。厂房附近布置开关站，主变等。受地形限制，尾水平台兼作公路用，坝址与厂区通过盘山公路连接，形成枢纽体系。 　　另外，该资料还对调压室进行了结构计算。 　　 　　编制于2009年。说明书：100页；计算书：91页。 　　图纸：枢纽布置图、山前峦大坝俯视图、山前峦大坝下游立面图、山前峦非溢流坝剖面图、山前峦溢流坝剖面图、多孔混凝土管、纵缝键槽、坝顶结构、横缝止水构造、闸墩大样、基础灌浆排水廊道、排水廊道。
