18层商务大厦给排水CAD图纸(计算说明书)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:18层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:23张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):30
  • 大样节点:水箱,卫生间
  • 项目所在地:陕西

附件详情

  • .设计总说明、设备表、图例
  • 2.给水系统透视图
  • 3.热水、回水系统透视图
  • 4.排水系统透视图(一)
  • 5.排水系统透视图(二)
  • 6.消火栓给水系统透视图
  • 7.雨水排水系统透视图
  • 8.自喷给水系统透视图
  • 9.公共卫生间给水排水大样图
  • 10.客房卫生间给排水大样图
  • 11.地下室给水排水平面图、自喷给水平面图
  • 12.一层自喷给水平面图
  • 13.一层给水排水平面图
  • 14.二层给水排水平面图
  • 15.三层给水排水平面图
  • 16.四层给水排水平面图
  • 17.五层给水排水平面图
  • 18.设备层给水排水平面图,生活、消防水箱放大图
  • 19.6F~11F个水排水平面图,水泵、加热间平面放大图
  • 20.12F~17F给水排水平面图,20F水箱间平面图

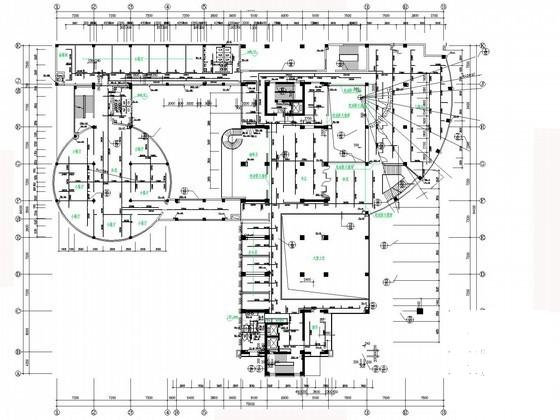

  • 21.18F给水排水平面图,17F~18F自喷给水平面图
  • 22.屋面雨水排水平面图

附件详情

项目概要:该项目位于陕西,大厦18层,高76.40米。为集商务、餐饮、娱乐的综合楼。一层至五层高20.4米,大厦所在地的市政资用水头为26米,将地下一层至五层定为给水低区,由市政给水管网直接给水;高区为6至18层,高53米,为客房、办公楼,由地下室的生活给水水泵和屋顶的生活水箱联合供水,采用下行上给式供水,高区的六层到十二层加可调式减压阀减压,阀后压力0.20MPa;
设计范围:给水系统、热水系统、回水系统、消防给水系统、自喷给水系统;
共计22张图纸;

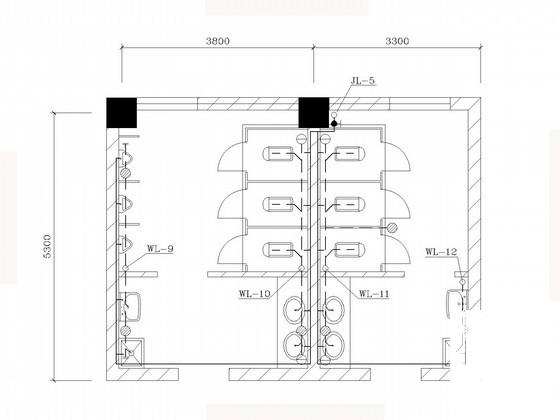

卫生间给排水大样

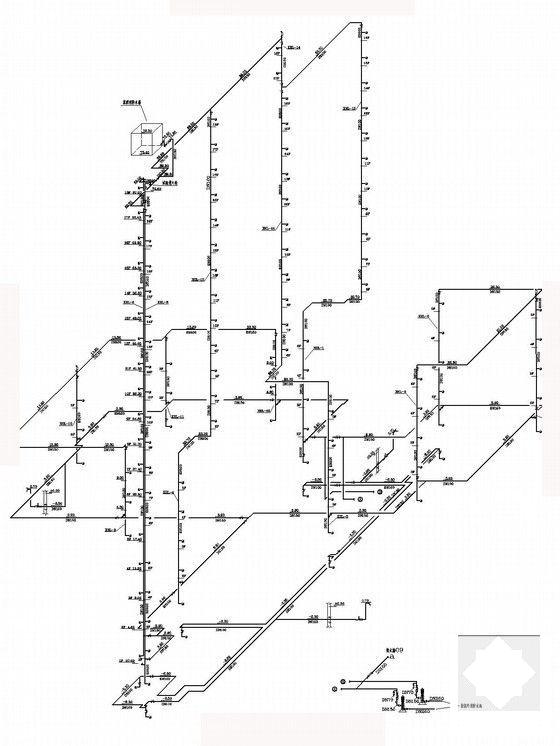

热水、回水系统透视图

消火栓给水系统透视图

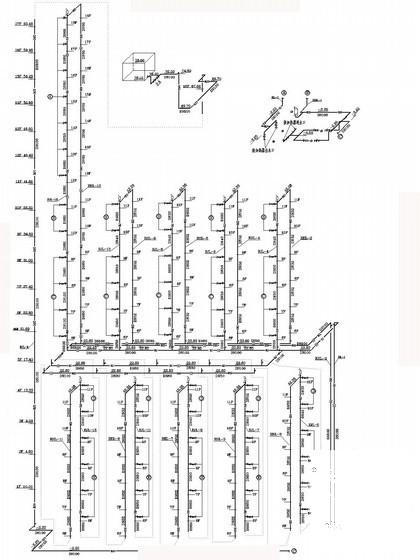

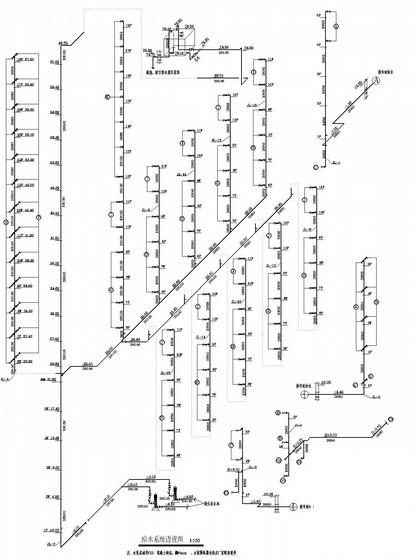

给水系统透视图
