17层住宅给排水设计说明书及CAD施工图纸

项目概况及设计范围

该项目为十七层住宅项目,本建筑单体以内的给水、热水、排水、雨水、消火栓、等管道系统及灭火器的布置。

管道系统

该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、废水系统、消火栓给水系统、灭火器配置。

一、生活给水系统：

水源：该项目供水水源为城市自来水。给水系统分区，给水系统分3个区：（给水系统分层计量）

二、生活污水系统：

该项目污、废水采用合流制。室内±0.00以上污废水重力自流排入室外污水管，消防集水坑（祥见地下室水施）废水采用潜污泵提升至室外雨水井，排至室外雨污水管网，通气管采用专用通气管和伸顶通气管。

三、雨水系统：

屋面雨水采用侧入式雨水斗或87式雨水斗。屋面雨水经雨水斗和室外雨水立管排至散水坡或室外雨水井。

四、消火栓给水系统：

该项目为建筑高度不超过50m的住宅楼，设计室内消火栓流量10L/，，室外消防水量15L/S。

五、灭火器配置：

该项目住宅公共走道部分按中危险级有消火栓的建筑设计，每个消火栓底部设MF/ABC4手提式干粉磷酸铵盐灭火器。另电梯机房设两具MF/ABD4灭火器。

架空层给排水平面图

一～十二层平面图

地下车库层喷淋平面图

地下车库层消防平面图

给水及消防原理图

地下室消防系统图

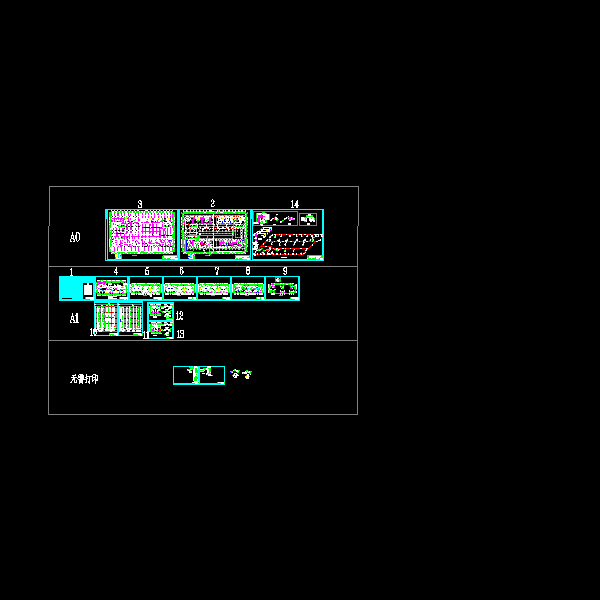

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
