住宅楼工程悬挑脚手架专项施工方案（丰富图纸表及详细计算说明书）

附件详情

该项目为框架剪力墙结构，地下一层，地上最高二十三层，二层面以下搭设落地式双排脚手架，悬挑高度19.8m。
脚手架类型：普通型钢悬挑脚手架，钢管落地脚手架，型钢悬挑卸料平台。
【脚手架搭设】
钢管落地脚手架搭设工艺流程：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
普通型钢悬挑脚手架：
工艺流程：水平悬挑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺竹笆片→扎防护栏杆→扎安全网。
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在建筑物楼层正对脚手架立杆处设置两道预埋环，固定16＃工字钢在楼面上用Φ18的U型，后锚固采用U钢筋焊接封口。如遇剪力墙与砖墙时，为留置悬挑梁，需在剪力墙或砖墙处预留出悬挑梁的位置，采用预留木盒的方法。
【安全保障】
(1)、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于4Ω。
(2)、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。
(3)、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
(4)、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
(5)、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
(6)、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
(7)、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。
(8)、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
(9)、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
(10)、结构施工、装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。
(11)、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
(12)、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
【所附图表】

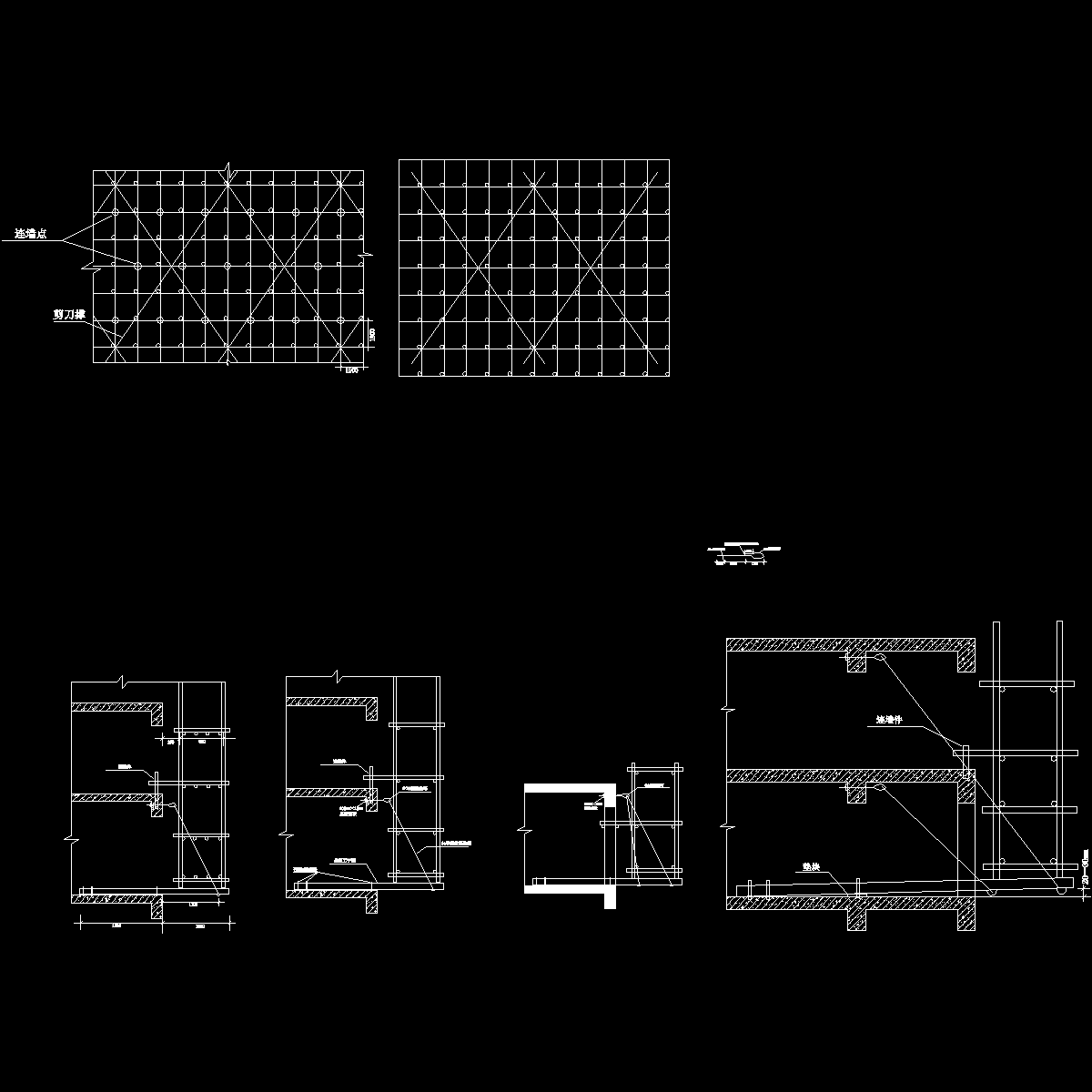

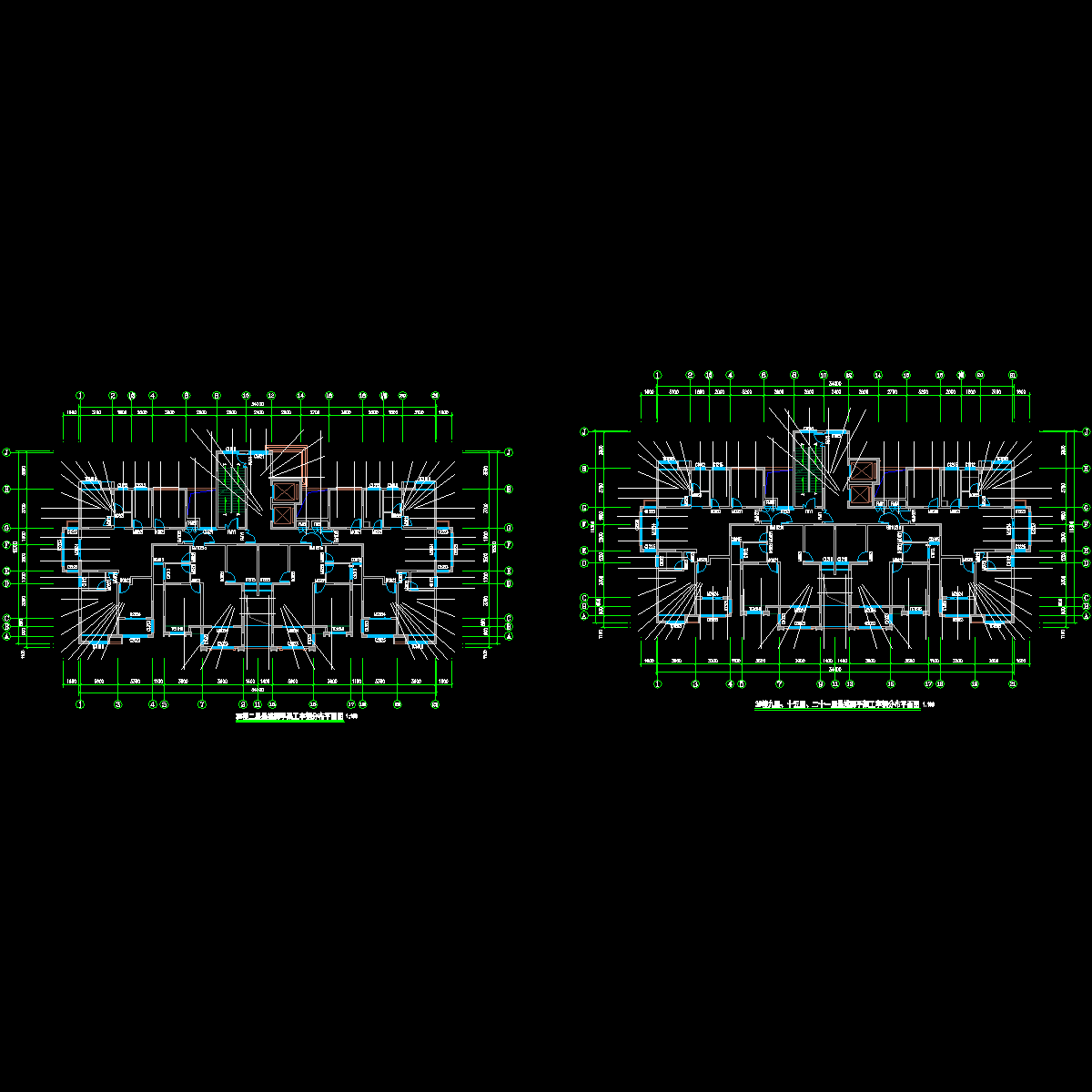

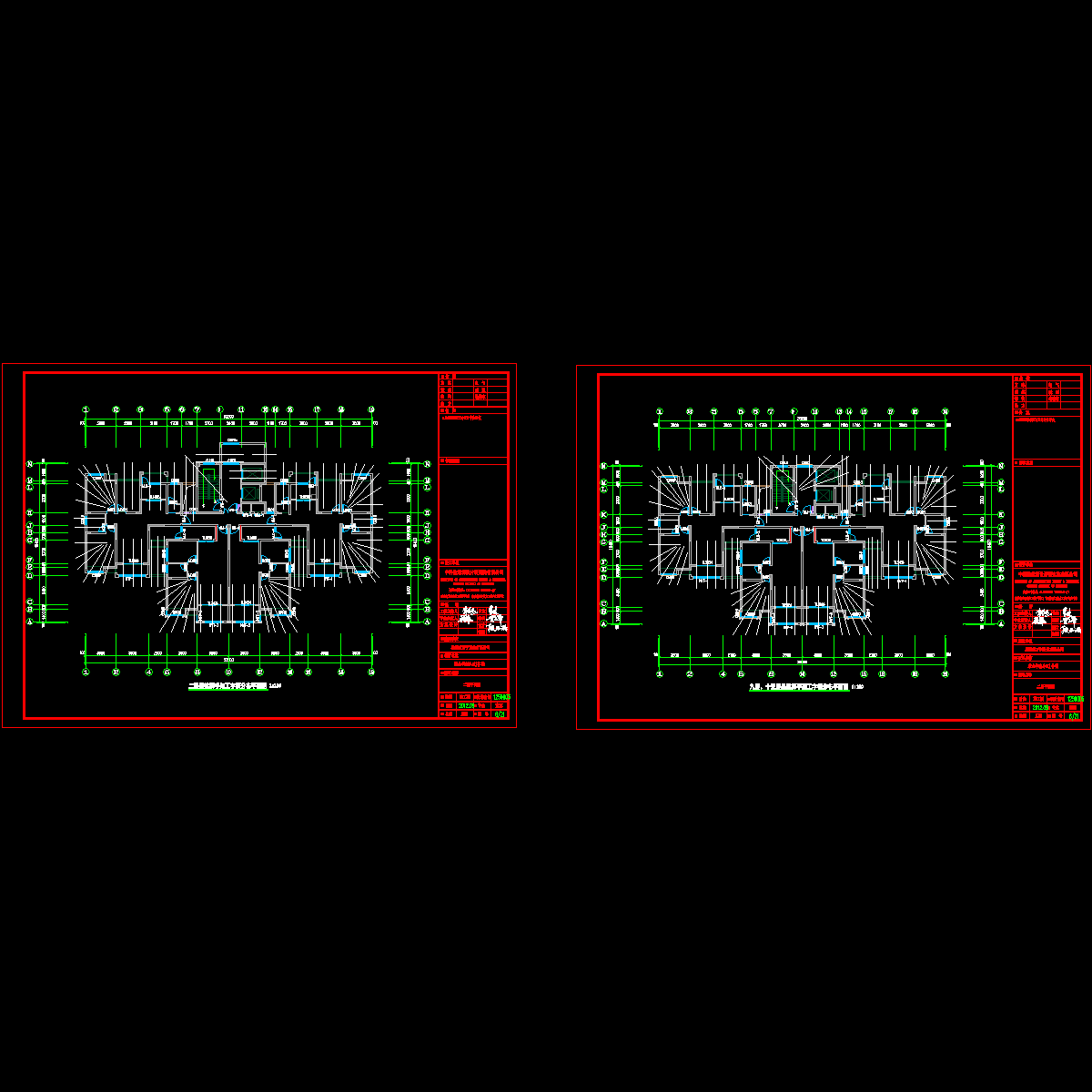

悬挑示意图；悬挑脚手架剖面示意图；连墙点平面布置图；落地脚手架平、立面图；悬挑钢梁穿墙构造；悬挑钢梁楼面构造；预埋U型螺栓做法；钢丝绳吊环制作图；楼梯间节点构造平面图；普通阳角部位节点构造平面图；飘窗部位角部节点构造平面图；悬挑脚手架工字钢 平面布置图 ；悬挑式脚手架搭设检查验收表；普通型钢悬挑脚手架技术交底；钢管落地脚手架 技术交底 。
共100页 编制时间：9月
