屋面悬挑脚手架施工方案(10米2011年)

附件详情

基本参数：
立杆纵距 la = 1.5 m
立杆横距 lb = 0.7 m
脚手架形式 双排架
脚手架的步距 h = 1.5 m
脚手架搭设高度 H =10m
小横杆间距 a = 0.75 m
连墙件布置形式 二步三跨
悬挑梁采用 18号热轧工字钢 槽口侧向放置
次梁采用 14a的热轧槽钢 槽口侧向放置
立杆均放在槽钢上
悬挑长度 l=1.1 m
悬挑梁锚固长度 lm=2.3~3.2 m
锚固端采用 φ16的钢筋锚环连接
施工荷载取 3kN/m2

脚手架搭设安全技术措施
1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于4Ω。
2、外脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。
3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
4、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
5、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
……
附：
脚手架计算书

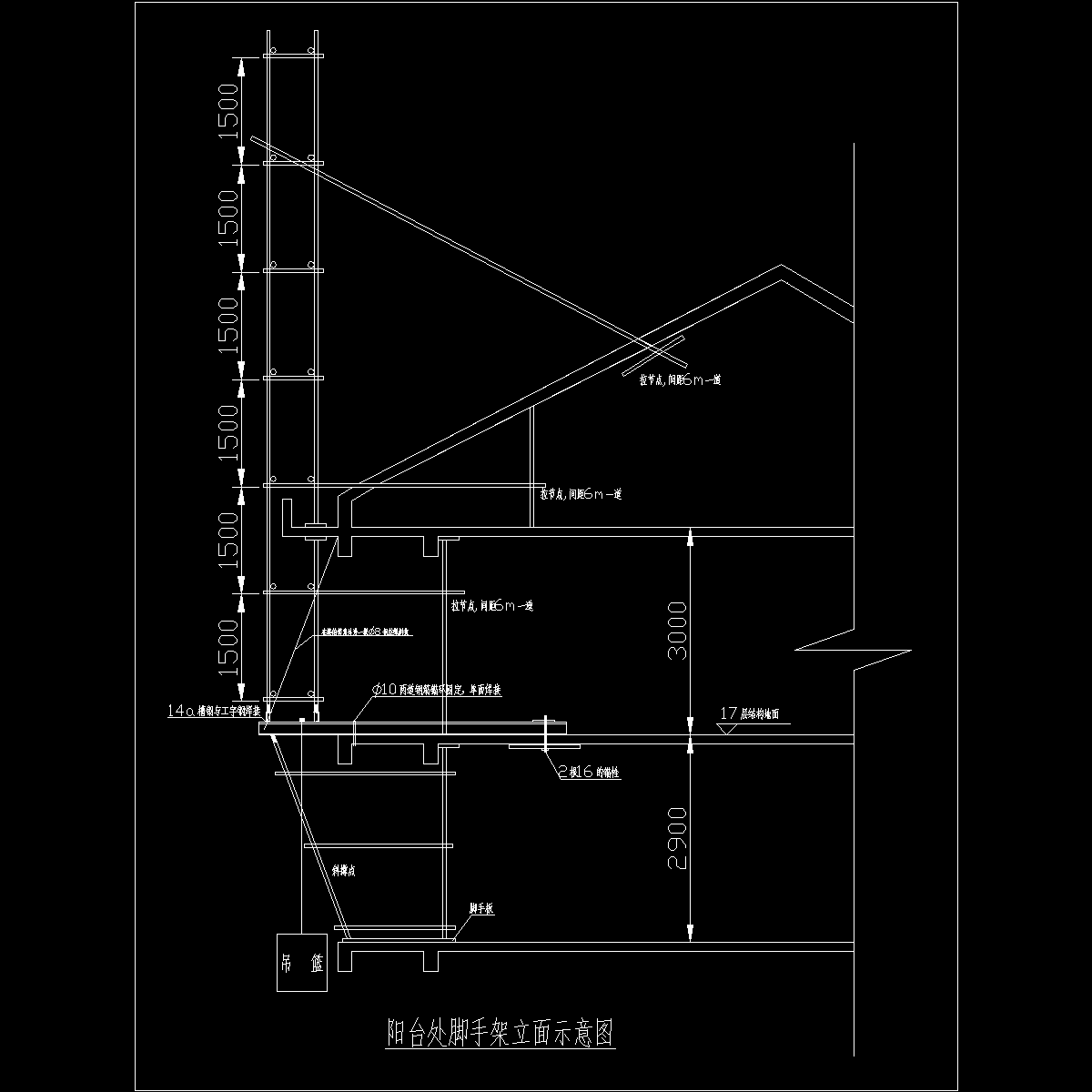

脚手架立面图

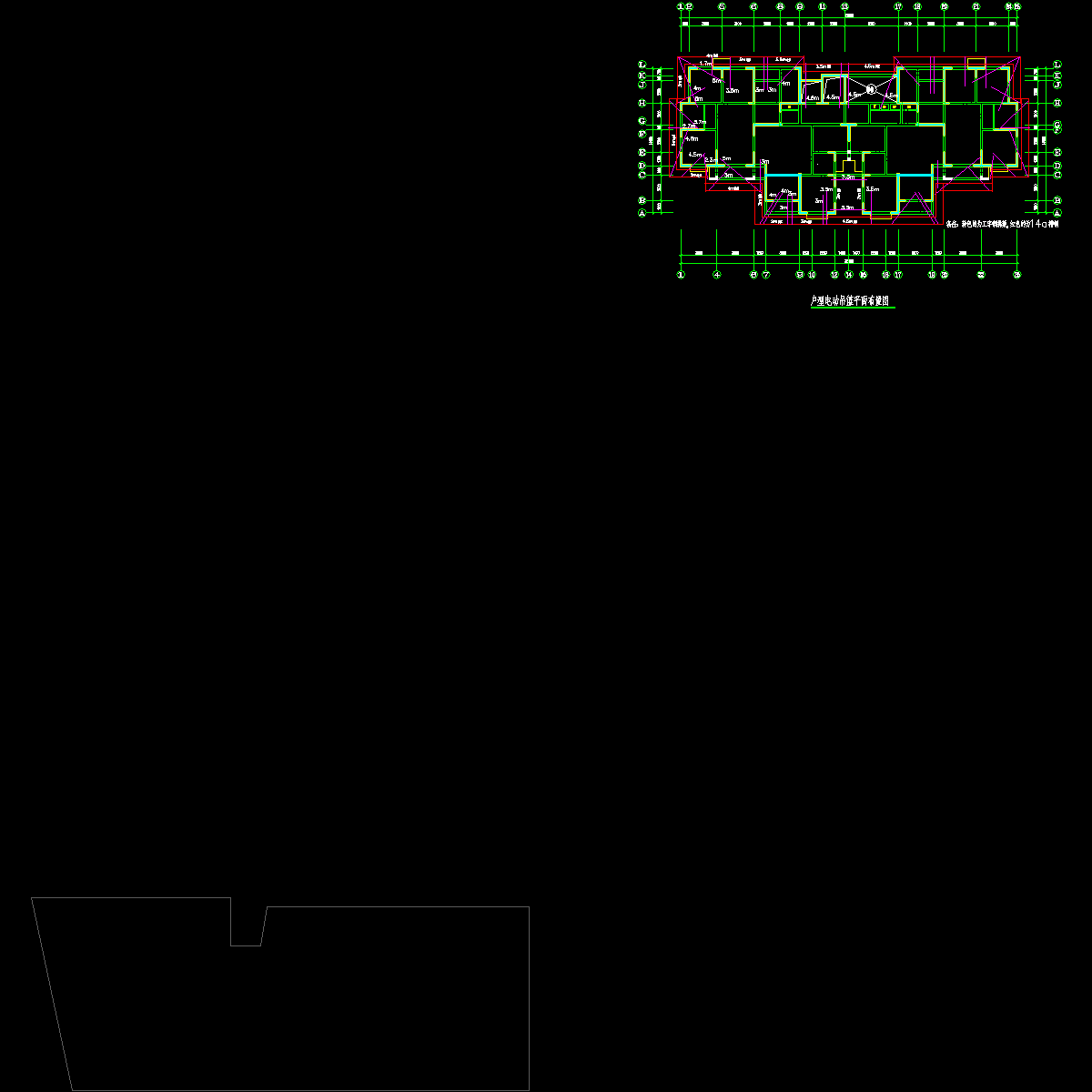

吊篮布置图
共20页 编制于近代年
