框架剪力墙结构悬挑脚手架专项施工方案_CAD

  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 钢结构:网架
  • 混合结构:混凝土墙-钢框架
  • 脚手架材料:钢管脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:72m
  • 悬挑高度:24m
  • 脚手架专家论证 :悬挑式脚手架
  • 脚手架计算书:悬挑式脚手架
  • 基本参数:扣件式钢管:Φ48×3.5(验算时取Φ48×3.0)悬挑主梁16号工字钢(普通悬挑)、25b号工字钢(联梁下悬挑主梁)、工字钢上反拉钢丝绳和卸荷钢丝绳,统一采用Φ16(6×19 1),工字钢悬挑长度1200mm,在楼面固定长应大于1.25倍悬挑长度,锚固长度为2500mm,用三根压环固定工字钢,每根工字钢端部都必需用钢丝绳反拉作构造卸荷,脚手架内立杆距结构为250mm,横距800mm(与钢笆配套)、纵距1500mm、步距1800mm,工字钢上压环、钢丝绳吊环采用Φ20圆钢。连墙件:第二段及向下两步(每层)三跨,第三段两步(每层)两跨。每段架体的中部,对每跨、每根立杆都用钢丝绳进行安全卸荷。
  • 施工重点、难点:模板检查、支架安全
该附件为 框架剪力墙结构悬挑脚手架专项施工方案, Word格式,共123页。
项目概要:
该工程属于框架剪力墙结构;3#、4#工程师楼总建筑面积约79526.26m2。总工期为518天。
该工程地下一层,地上25层,其中首层架空层层高为4.5m,二层以上为标准层,层高为3m,女儿墙高为1.5m,建筑高度=4.5 3×24=76.5m。该工程使用功能为:宿舍;外墙装饰为:面砖外墙。悬挑脚手架计划从三层起搭设,以下为落地架,自三层楼面起至架顶高度为:3×23(标准层) 1.5(女儿墙) 1.5=72m。
......
目录:
第一节:项目概要
第二节、编制依据
第三节、施工计划
第四节、施工工艺参数
第五节、施工安全保证措施
第六节、应急预案及监测方案
第七节、计算书
第八节、附图
......
相关图片:
悬挑式脚手架
项目平面布置图



纵、横向水平杆布置


钢丝绳卸荷


钢丝绳连接吊环作法

平面图


阳角型钢平面图

防护棚正立面图

压环钢筋

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

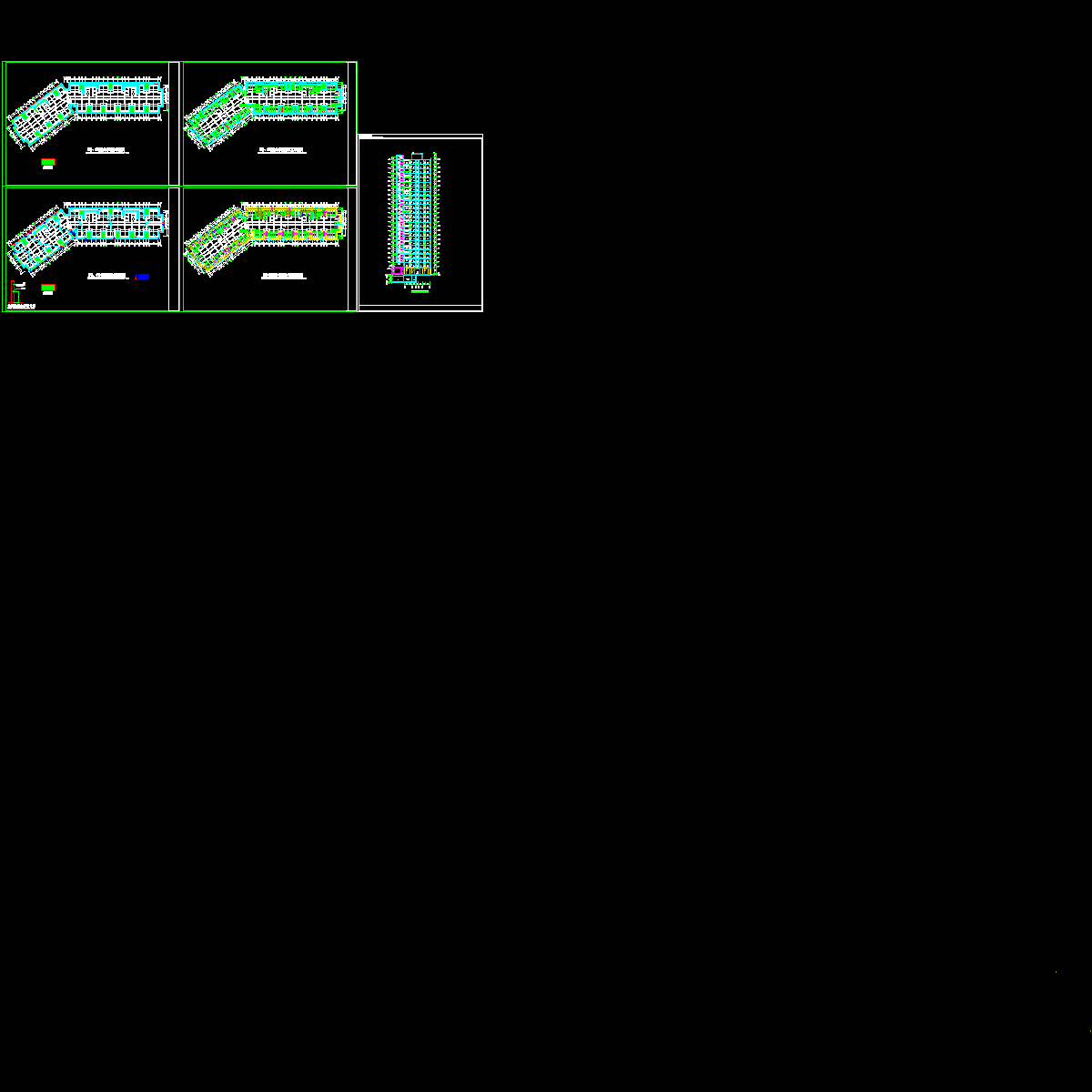

  • 3号、4号外架布置图.dwg
    3号、4号外架布置图.dwg
  • 加固措施节点.dwg
    加固措施节点.dwg
  • 卸货平台大样.dwg
    卸货平台大样.dwg

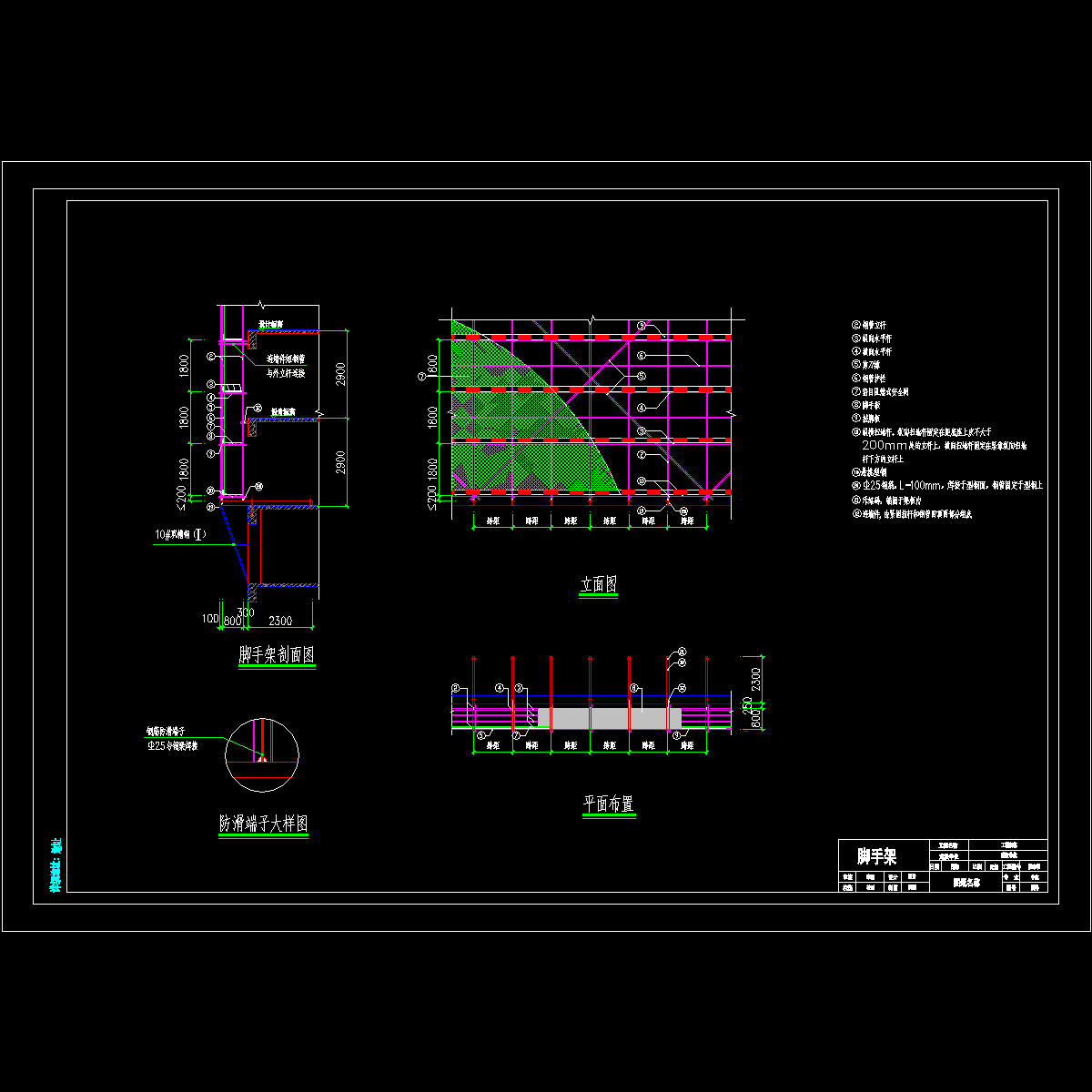

  • 外架详图.dwg
    外架详图.dwg

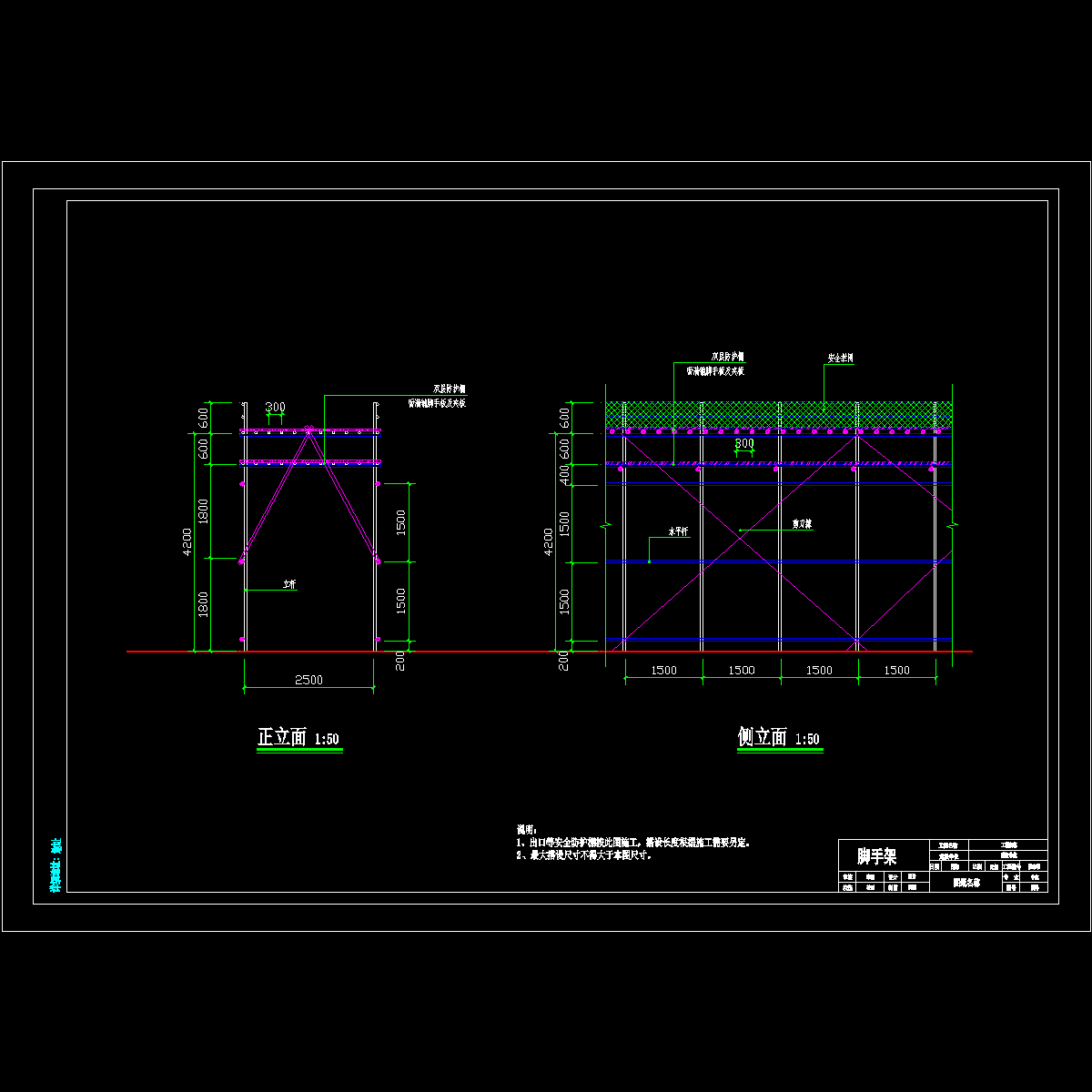

  • 安全通道.dwg
    安全通道.dwg

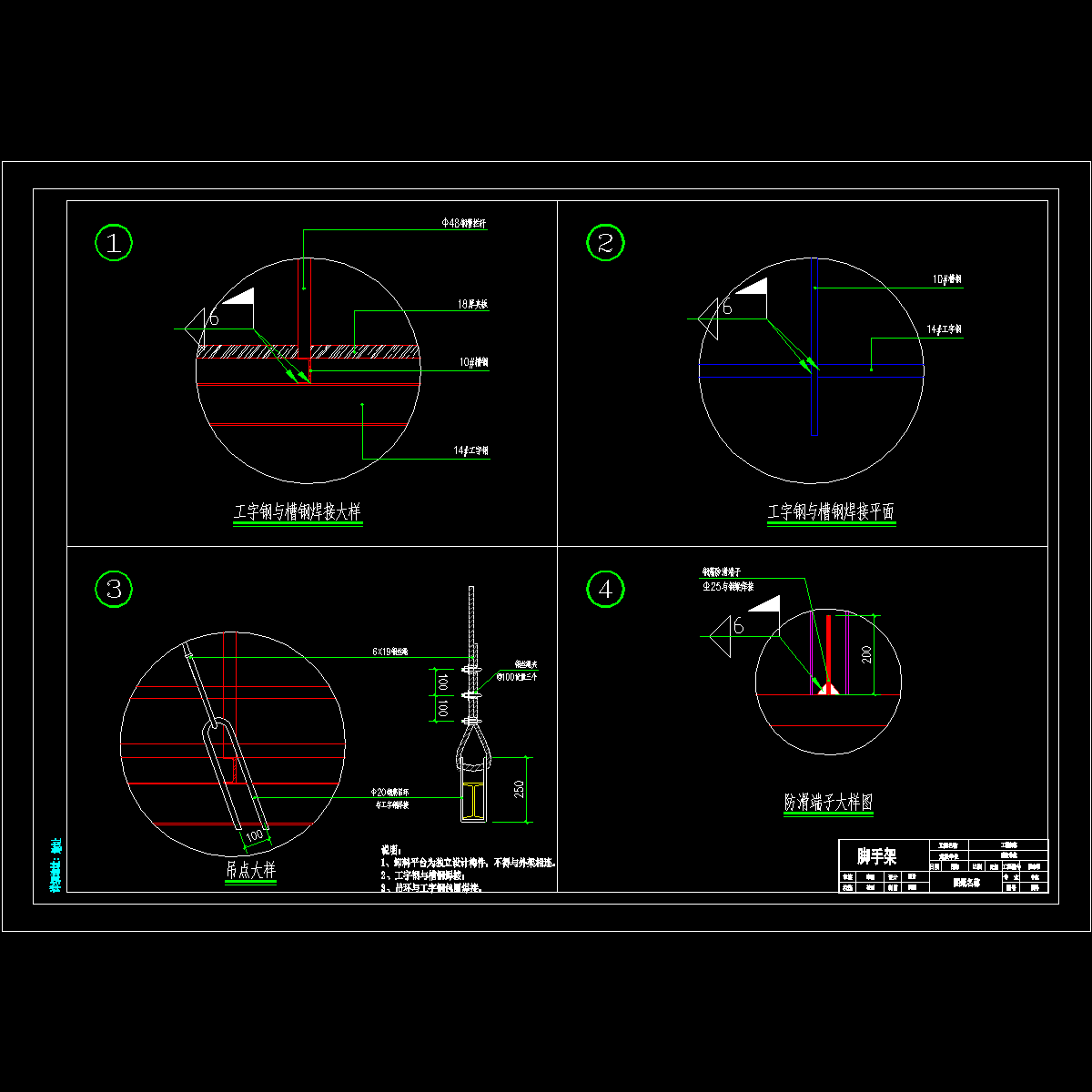

  • 悬挑梁压点大样.dwg
    悬挑梁压点大样.dwg
  • 架体加固措施.dwg
    架体加固措施.dwg
  • 通用大样.dwg
    通用大样.dwg

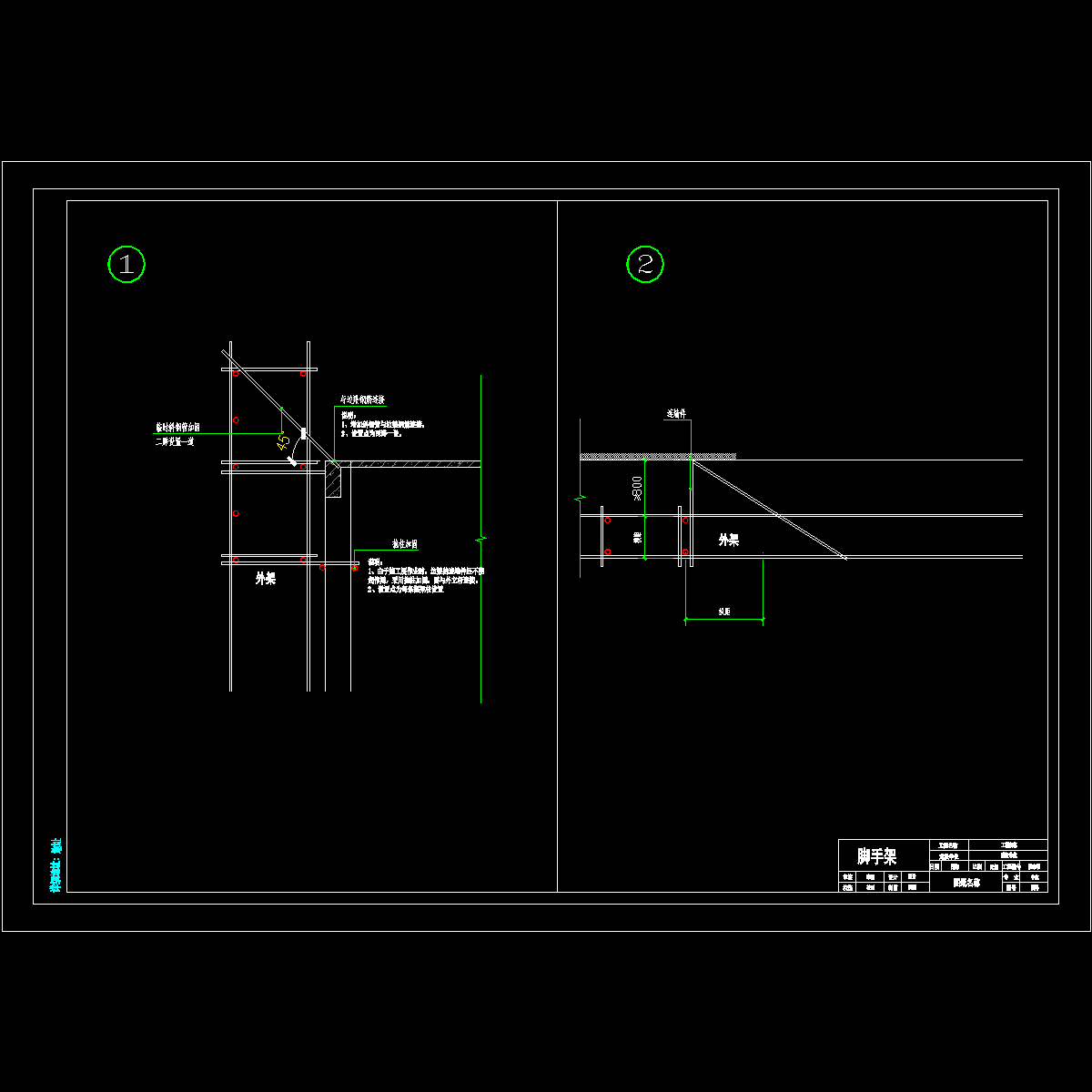

  • 钢丝绳卸载大样.dwg
