16层框剪结构混合住宅楼悬挑脚手架施工方案_CAD

建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
脚手架材料：钢管脚手架
脚手架搭设：双排脚手架
悬挑高度：17.4m
脚手架计算书：悬挑式脚手架
编制时间：2020
施工重点、难点：1.悬挑脚手架内锚固点在叠合板内，U型锚固螺栓固定点需在预制板上开孔。2.悬挑型钢在阳角部位的内锚固点集中，对该处结构形成局部较大的荷载。3.该项目为住宅楼，悬挑阳台及飘窗较多，对悬挑工字钢的布置较为困难。4.阳角多且悬挑工字钢的长度不统一。

该附件为16层框剪结构混合住宅楼悬挑脚手架施工方案，编制于2020年，共123页。

项目概要：

该项目建筑面积为99799.23平方米。地上16层，地下2层，主楼部分为框架剪力墙结构，地下部分600钻孔灌注桩承台筏板基础，楼层顶板厚度为130mm的叠合楼板，60mm（预制板） 70mm现浇层；外侧梁截面为200*450；连墙件附着点均可设在外侧边梁内。

……

1 编制依据

2 项目概要

3 施工安排

4 施工准备

5 悬挑脚手架设计

6 脚手架搭设、使用与拆除

7 脚手架检查与验收

8 监测监控措施

9 施工安全保证措施

10 季节施工措施

11 应急预案

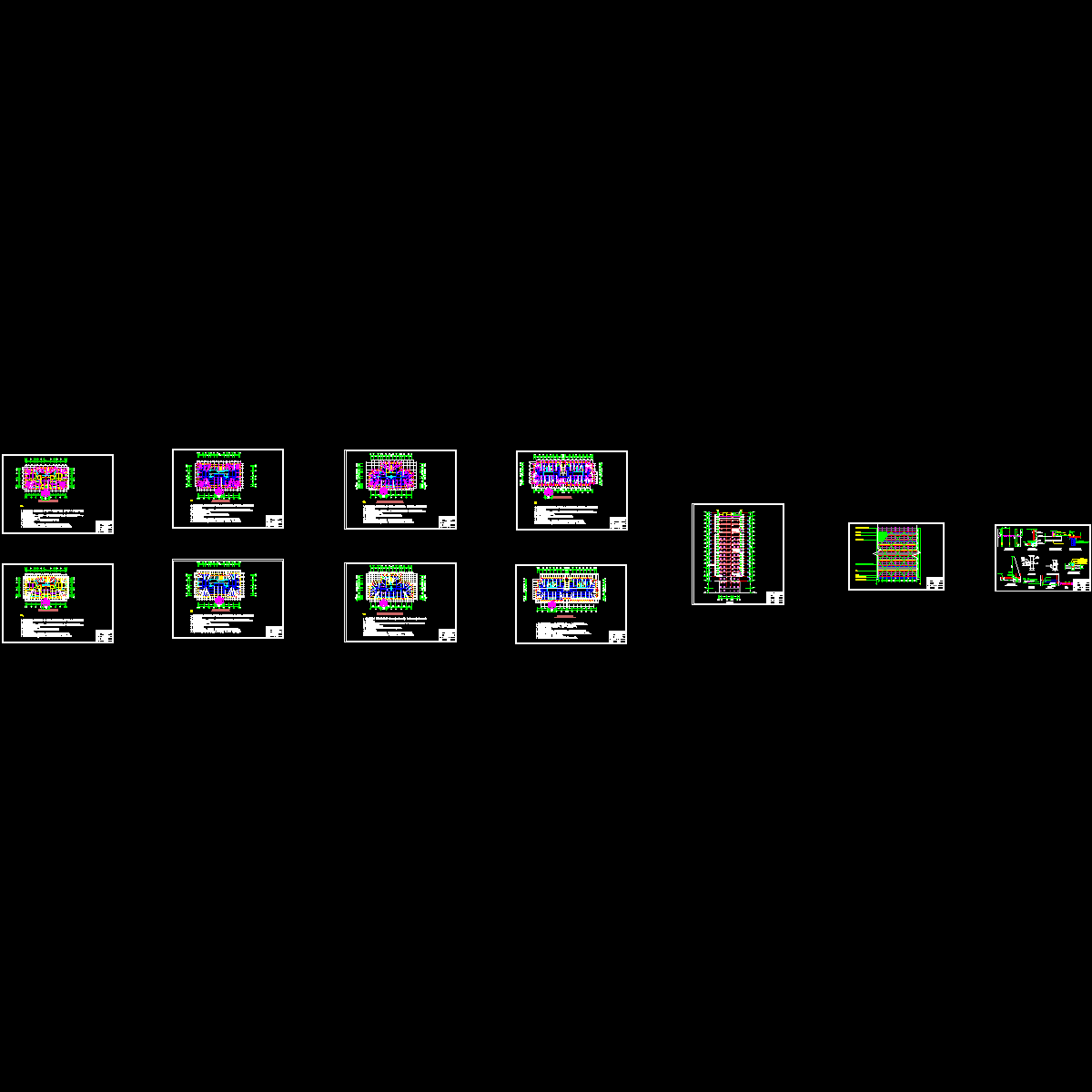

12 附图
