超高层建筑悬挑式脚手架及悬挑卸料平台施工方案（计算书）

附件详情

塔楼地上39层，地下3层，建筑屋面高度为150m；另一塔楼地上41层，地下3层，建筑屋面高度为185.5m。
外脚手架采用钢管搭设，其钢管的立杆间距1.5m，架宽0.90m，钢管大横杆步距1.8m，每步内加设1道水平钢管作为扶手，剪刀撑按45-60度角，从架体两端开始从底到顶连续布设。

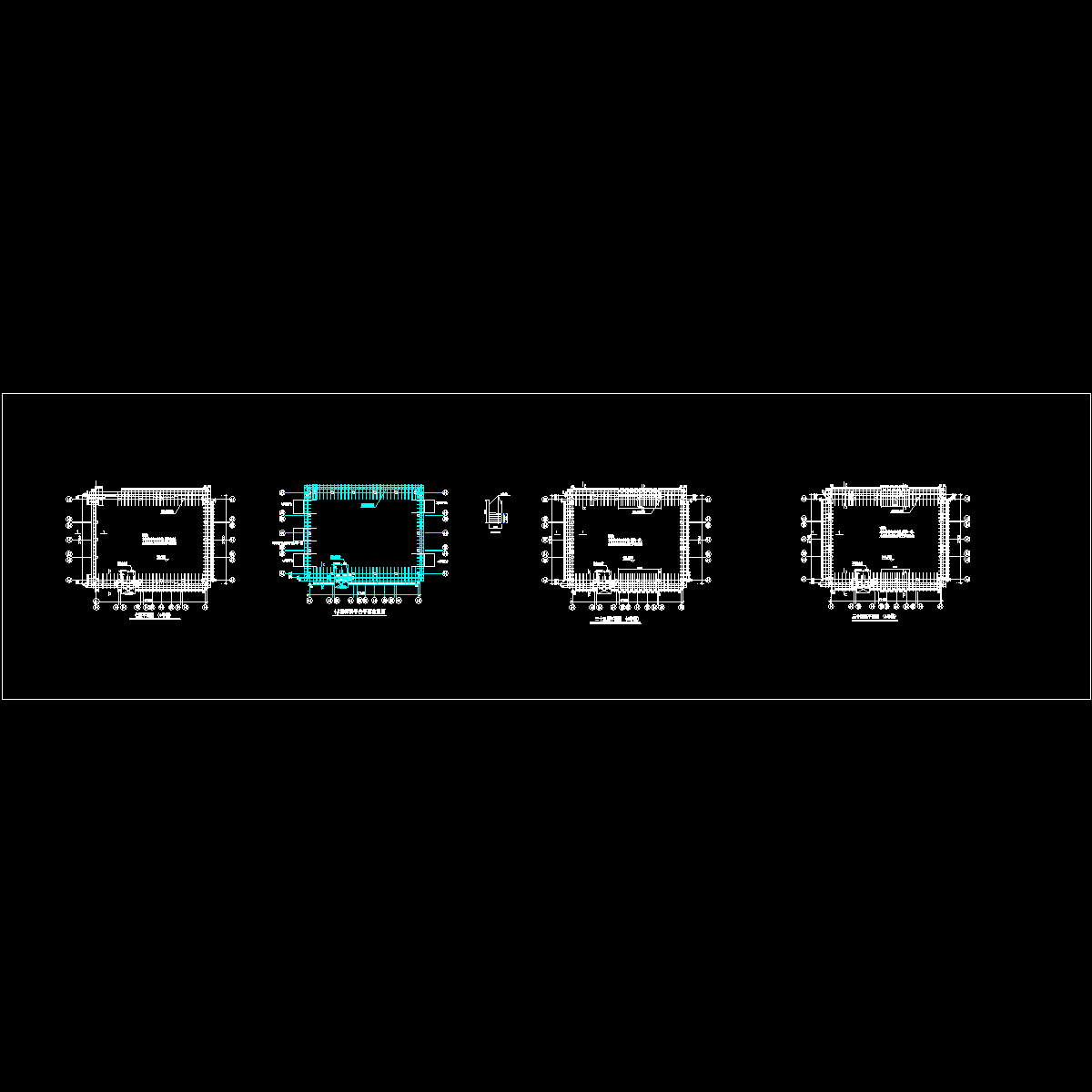

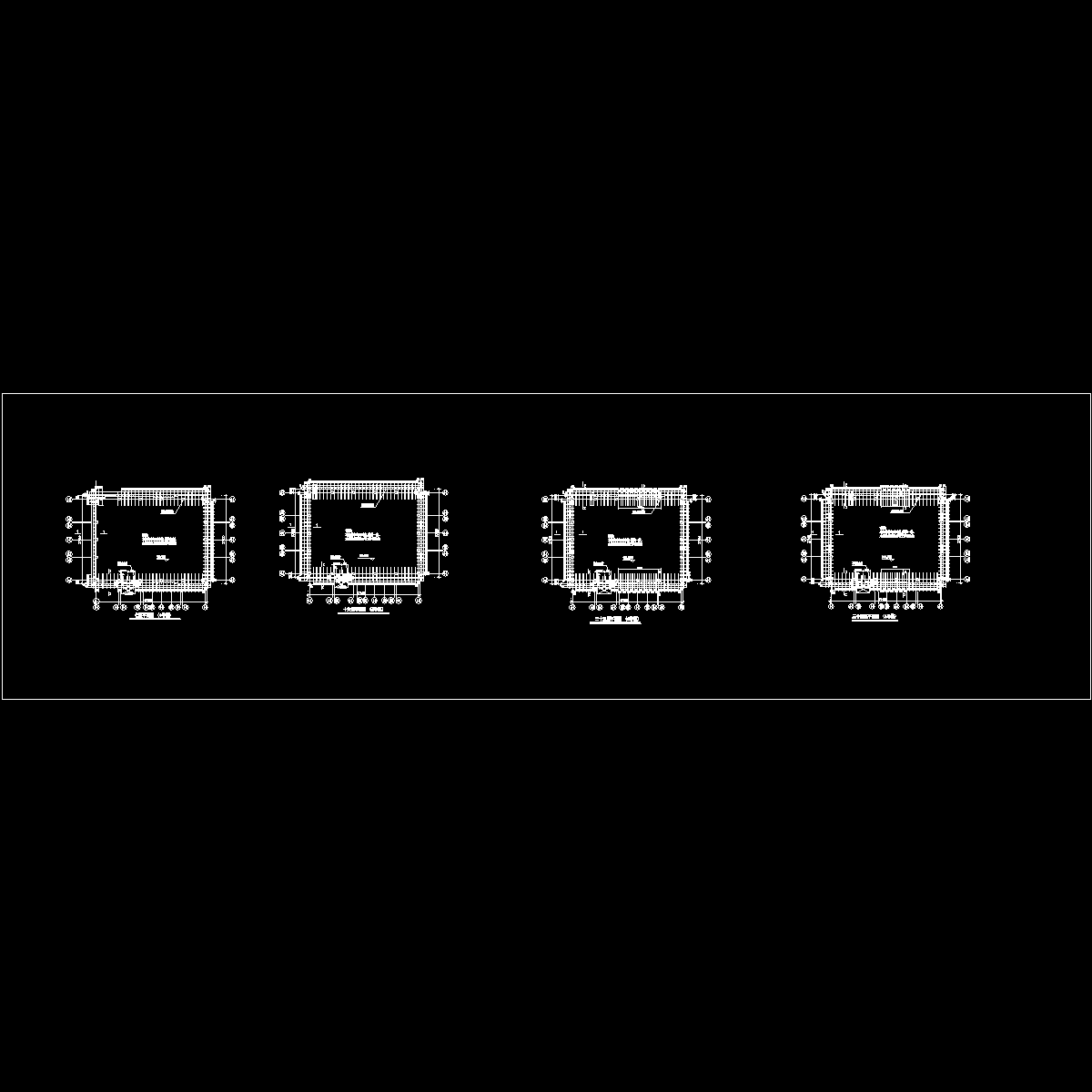

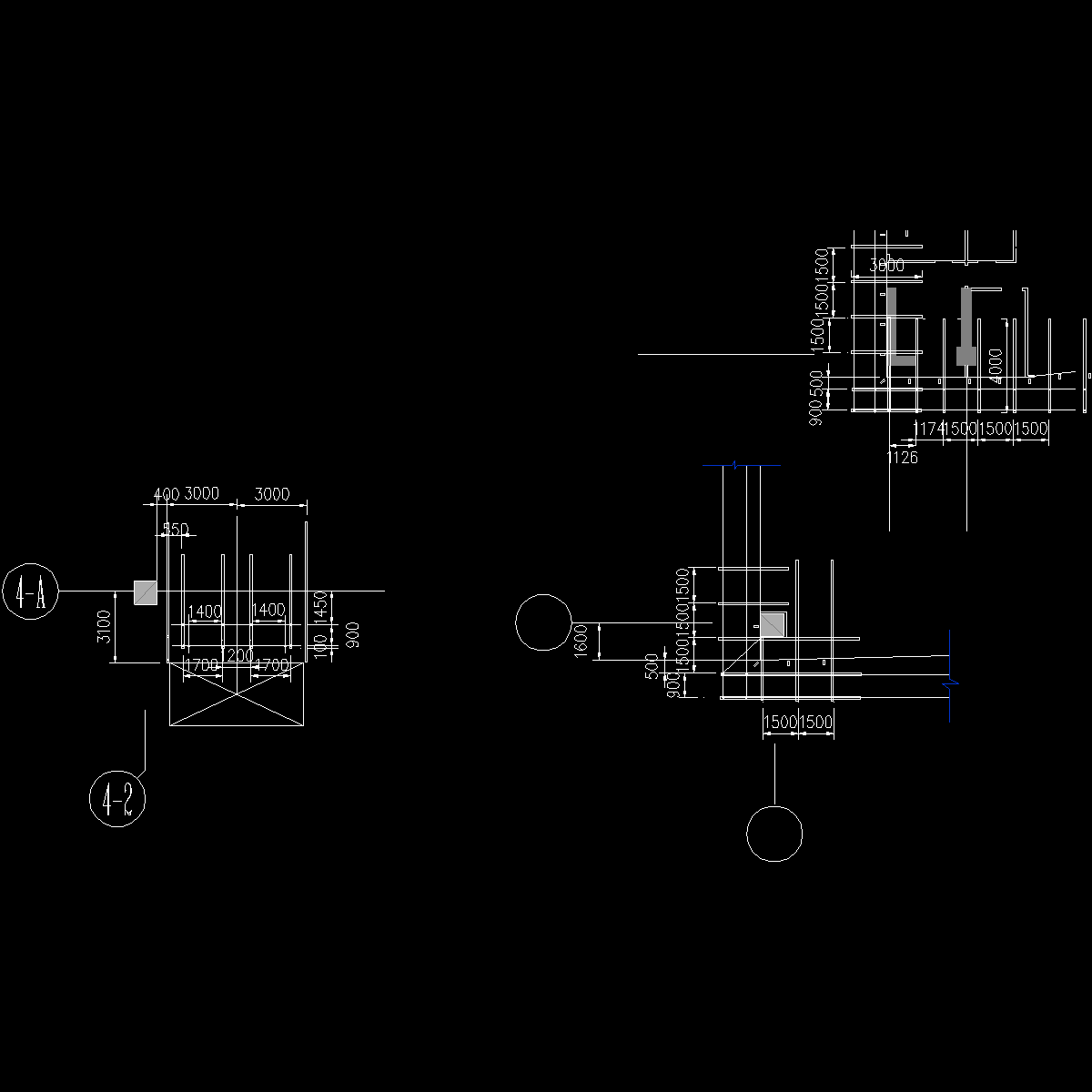

转料平台尺寸为2.8×3.0m，转料平台三周均搭设安全防护栏杆，安全防护栏杆按护栏要求施工。横向横杆间距为1000mm，每个平台为5根，横杆分布必须均匀。横向横杆之上必须先搁放纵向横杆且与每根横杆紧密连接，保证整体受力。然后在纵向横杆上捆绑木枋，木枋须布置均匀，最后在木枋上铺板。横向横杆之下在支撑点必须设置纵向横杆，纵、横及支撑杆三者之间必须用扣牢固连接。平台四周必须设置防护栏杆和挡脚板，栏杆高度为1.2米，
卸料平台使用安全规定

外脚手架结构验算书，悬挑式扣件钢管脚手架，悬挑段长度2.75米
脚手架为双排脚手架，搭设高度为40.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.90米，立杆的步距1.80米。
采用的钢管类型为 48×3.2，
连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工均布荷载为2.0kN/m2，同时施工1层，脚手板共铺设4层。
卸荷钢丝绳采取1段卸荷，吊点卸荷水平距离1倍立杆间距。
卸荷钢丝绳的换算系数为0.85，安全系数K=8.0，上吊点与下吊点距离4.0m。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度2.75米，建筑物内锚固段长度1.30米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物2.65m。拉杆采用钢丝绳。

悬挑卸料平台计算书
平台水平钢梁(主梁)的悬挑长度4.50m，悬挑水平钢梁间距(平台宽度)3.00m。
次梁采用16号工字钢，主梁采用16号工字钢，次梁间距1.50m。
容许承载力均布荷载2.00kN/m2，最大堆放材料荷载10.00kN。
