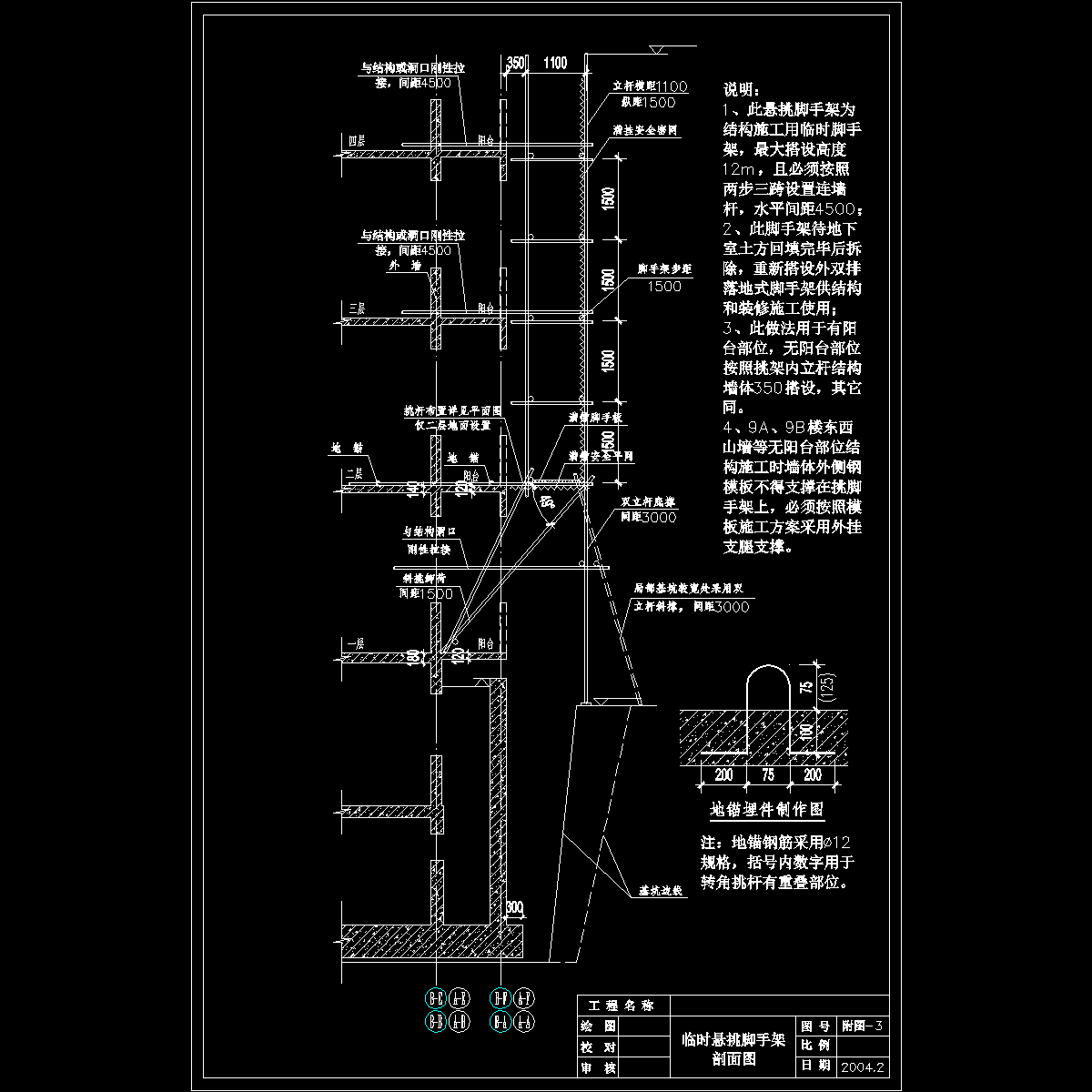

国内公寓临时悬挑脚手架立面图纸cad

附件详情

1、此悬挑脚手架为结构施工用临时 脚手架 ，最大搭设高度12m，且必须按照两步三跨设置连墙杆，水平间距4500； 2、此脚手架待地下室土方回填完毕后拆除，重新搭设外双排落地式脚手架供结构和装修施工使用； 3、此做法用于有阳台部位，无阳台部位按照挑架内立杆结构墙体350搭设，其它同。 4、9A、9B楼东西山墙等无阳台部位结构施工时墙体外侧钢模板不得支撑在挑脚手架上，必须按照模板施工方案采用外挂支腿支撑。
