产业园外墙脚手架施工方案（工字钢悬挑脚手架、钢管落地脚手架）,立面图

附件详情

1、脚手架搭设要求：采用Φ48×3.2钢管搭设，立杆纵距1500mm，横距800mm，步距1800mm，内立杆距结构梁的钢筋混凝土凸线0.30米（距梁边0.5m）。大横杆在上，搭接在小横杆上的大横杆根数为 3 根，横杆与立杆连接方式为单扣件。 2、A座：样板房设于A座西南角402房，6层以下为临时双排落地式脚手架，搭设高度25.3m。6层（标高22.2m）以上为悬挑双排脚手架，在6层和14层设16#工字钢作悬挑钢梁@1500，搭设高度32.8m、47.6m,在10层、18层、22层设6×19Φ14钢丝绳两道斜拉卸荷。 3、B座：搭设落地式双排脚手架，搭设高度40m～41.8m,在4层设6×19Φ16钢丝绳两道斜拉一次卸荷，分段高度18.5m～17.8m。 4、C座：搭设落地式双排脚手架，搭设高度51.9m，在4层和8层设6×19Φ14钢丝绳两道斜拉二次卸荷，分段高度17.7m、17.2m、17m。 ……
8、安全防护棚设置：A座在6层、12层、18层楼面四周围绕外脚手架搭设水平防护，共设3道。B座和C座在3层位置搭设一道水平防护。
第一道水平防护采用双层防护，设置于悬挑工字钢层，6米钢管做主骨架，自成受力体系；两层防护之间间距500mm。底层防护钢管纵向间距同外架立杆1.5米，横向间距1米（接头错开一跨布置），上铺木枋和模板封闭，下兜安全网严密封闭，6×19Φ14钢丝绳每3米一拉（钢丝绳必须拉于主体结构预埋吊环或梁柱上），转角部位必须设一道钢丝绳；同时，每3米（与钢丝绳错跨）设钢管拉顶于外架横杆上，扣件连接。上层防护钢管纵距1.5米，满铺竹笆片。侧立面设防护立杆和横杆，立杆长度1～1.2米，间距1.5米，满挂安全网。
……
16.拆棚施工期间，搭棚项目部施工人员要注意：
1）钢管拆除至驳塞位置时，应及时拔除，放下钢管，不得让钢管仅靠驳塞的支持而停留在高空；
2）拆除棚柱钢管时，要有两人一起操作，其中一人负责扶着钢管柱的上方，一人负责扶着钢管柱的下方和拿出驳塞管；
3）要文明施工，注意产品保护，特别是窗和窗帘盒凸出外墙及已安装好的玻璃，容易碰坏，更要注意保护，如因拆棚造成损坏，要及时报告现场修复；
4）在拆除小横担时（即托），注意钢管内有无杂物（钢筋支），同时拆下时钢管应向内倾斜靠建筑物方向，防止钢管内的物件向外飞出，造成意外；
……
脚手架的计算与验算
工字钢悬挑脚手架计算书
阳角位工字钢悬挑脚手架计算书
钢管落地脚手架计算书

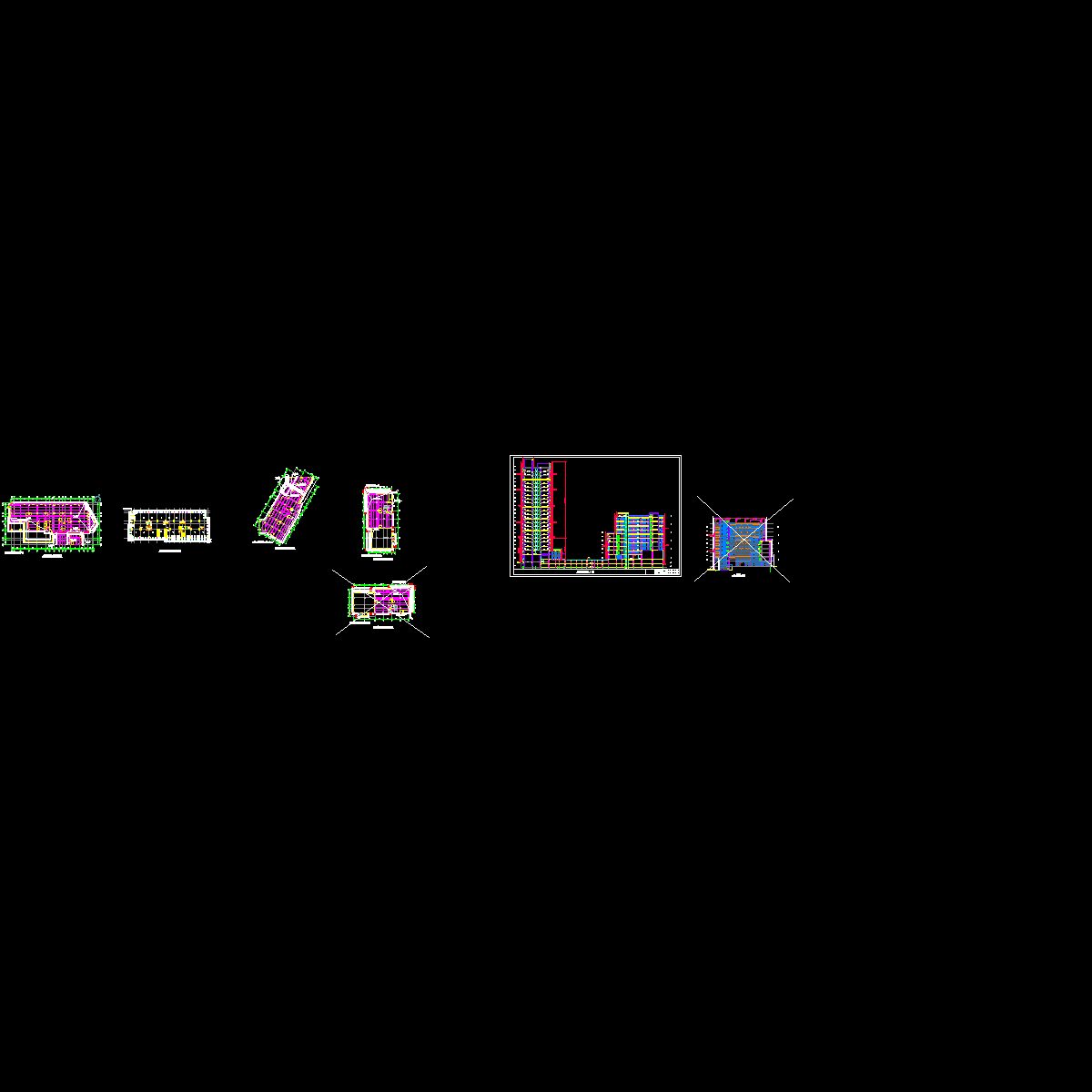

附图：外墙脚手架立面图
……
59页，
