住宅及商业建筑给排水施工图纸2021平面图

  • 建筑类别:住宅,商业
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,气体灭火系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):20
  • 项目所在地:贵州
项目概要:该项目为 贵州省住宅及商业建筑 给排水施工图 2020
设计范围:
1.该资料范围包括红线以的生活给水、生活污水、废水、室内外消火栓、室内喷淋、气体灭火、建筑灭火器等系统。(不包括园林绿化的喷灌、水景等设施的给排水系统)。
2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道详见场区室外排水管网设计。总图部分另见总图专项设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

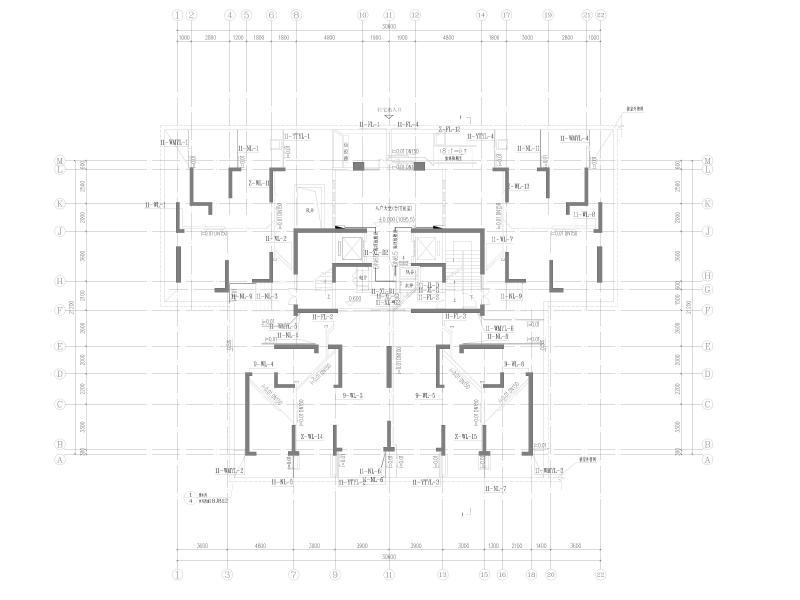

  • H11栋一层给排水平面图(架空层)
    H11栋一层给排水平面图(架空层)

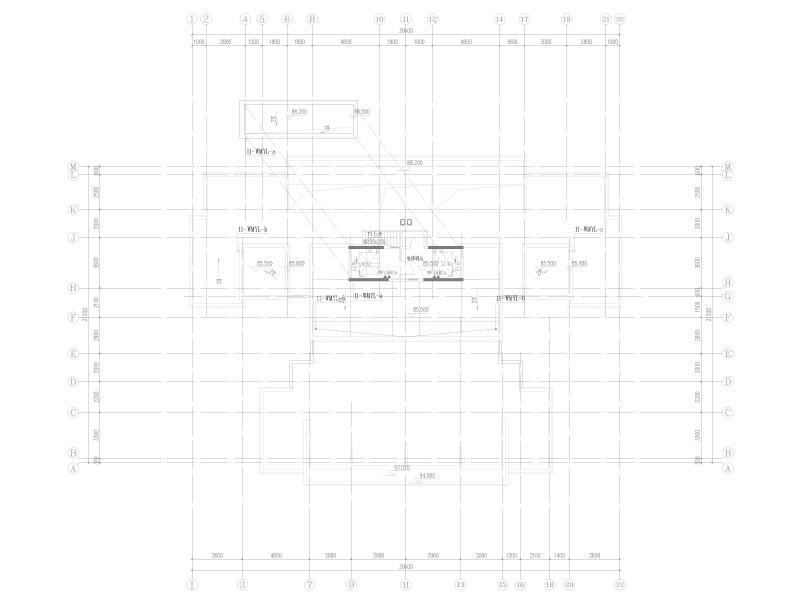

  • H11栋电梯机房给排水平面图
    H11栋电梯机房给排水平面图

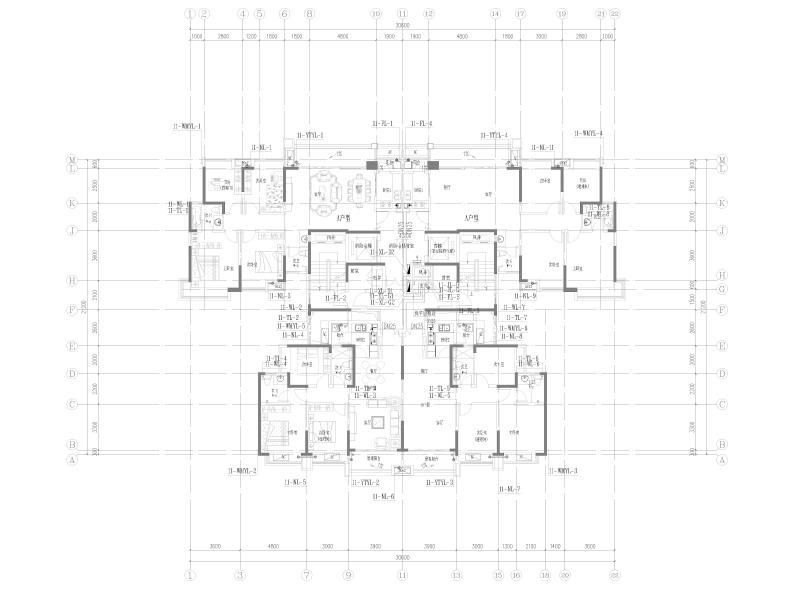

  • H11栋二层给排水平面
    H11栋二层给排水平面
  • H12栋二~三层给排水平面图
    H12栋二~三层给排水平面图

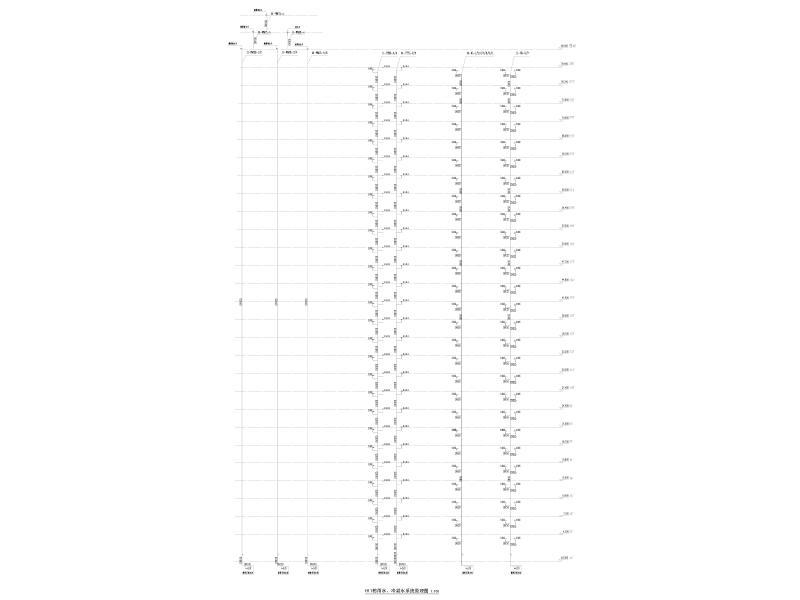

  • H11栋雨水、冷凝水系统原理图
    H11栋雨水、冷凝水系统原理图
以上是部分截图,请下载附件后查看完整高清内容
