多栋多层商业建筑给排水消防CAD施工图纸设计

附件详情

一、项目概要：

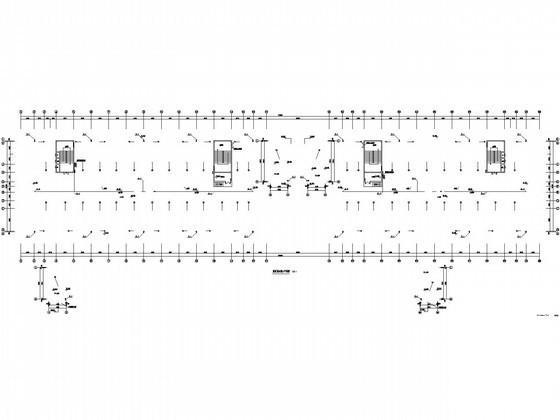

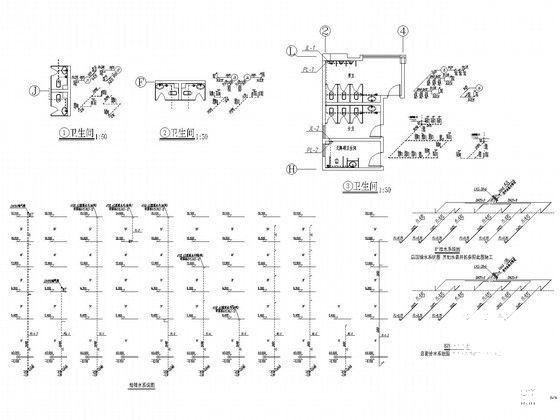

该项目为多栋多层商业楼给排水消防施工图设计。设计范围室内生活给排水、雨水及 消防系统 。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图、消防平面图及系统图等

二、给水系统：
1.给水由市政管道直接供水，采用下行上给的方式。
三、排水系统：
1.室内采用污废合流制，经化粪池后流入市政排水管道。
2.室内空调冷凝水排入专用冷凝水管,屋面雨水、阳台雨水单独排放。
四、消防系统

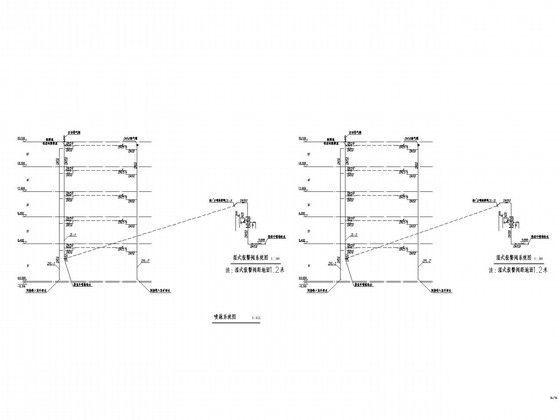

1.地下室设湿式自动喷淋系统，消防泵房设在地下室。

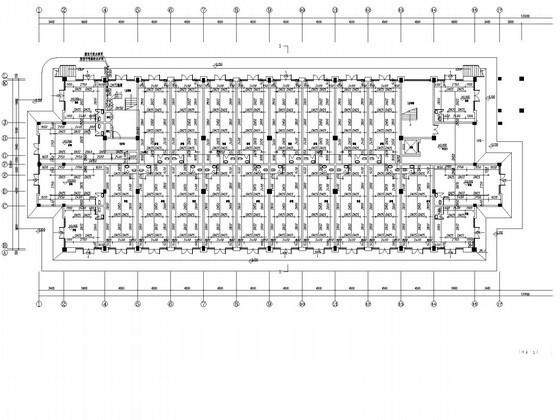

2.该项目地下室、一、二层公共用房及商业均设置自动喷淋系统。
