多户型联排别墅群建筑排水施工图纸（跃层商业建筑）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,别墅,商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：7层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：170张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：轻危险级,中危险级Ⅰ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：15
大样节点：水箱,水泵,厨房,卫生间
项目所在地：浙江

附件详情

资料目录
给排水施工图设计说明
别墅部分：
5#楼一层给排水及消防平面图
5#楼二层给排水及消防平面图
三层给排水及消防平面图
四层给排水及消防平面图
屋顶给排水及消防平面图及太阳能配管原理示意图
给水系统图及主要材料表
给排水放大平面图
户型给排水系统图
跃层建筑：
负一层给排水及消防平面图
一层给排水及消防平面图
二层给排水及消防平面图
三、四、五层给排水及消防平面图
六层给排水及消防平面图
跃层给排水及消防平面图
顶层给排水及消防平面图
一层商铺给水系统图、住宅给水系统图
热水系统图、排水系统图
消防系统图
负一层商铺卫生间给排水大样图
五层住宅卫生间和厨房给排水大样图
六层住宅卫生间和厨房给排水大样图
跃层住宅卫生间给排水大样图
……

附件详情

项目概要：该项目位于浙江，是一住宅小区小区给排水项目，共包含22栋建筑（联排别墅、跃层建筑、商业、住宅等）；其中最高建筑层数为地上7层，建筑高度为21米，地下一层；
设计范围：该项目设计内容包括:给水系统, 排水系统,热水系统、雨水系统, 消火栓系统, 自喷淋系统、灭火器配置系统等；
，共计170张图纸；

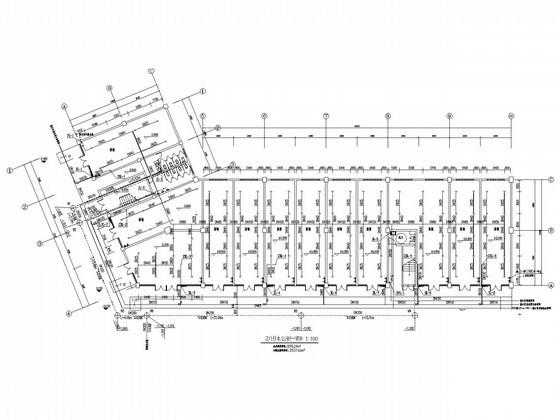

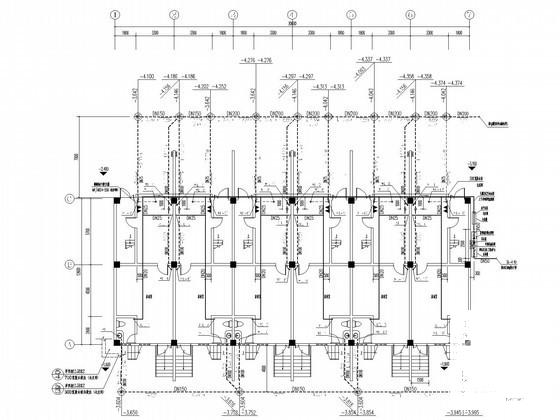

给排水平面布置图

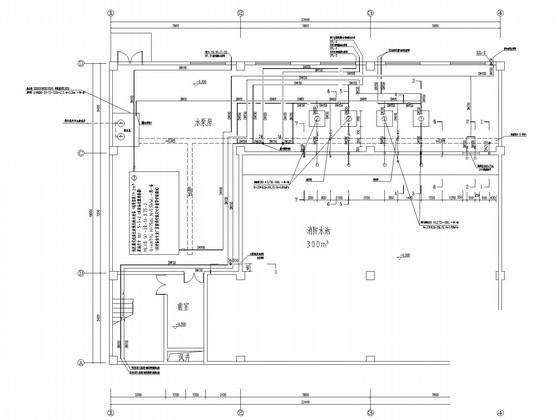

水池及水泵房平面图

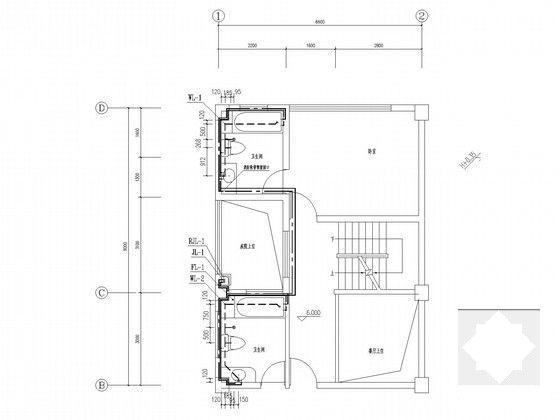

厨卫大样图

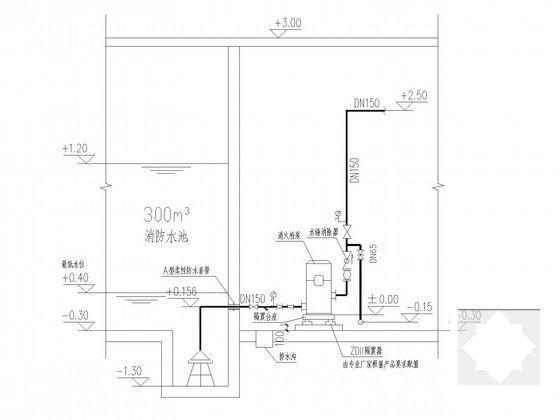

水池剖面图

消火栓系统图

给水系统图

消火栓系统图

热水给水系统原理图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
