2层联排别墅建筑施工CAD图纸

附件详情

该资料为上海某二层联排别墅 建筑施工 图
1#楼长约79.76m，宽约15.44m，建筑面积1516m2，2##楼长约106.18m，宽约14.64m，建筑面积1897m2，混合结构2层，层高为3.3m，建筑总高度9.30米。

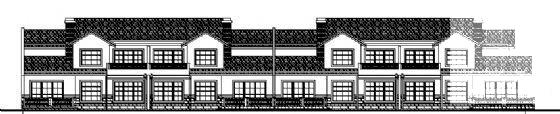

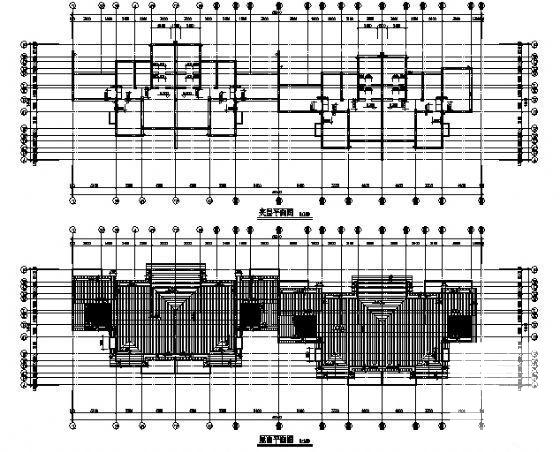

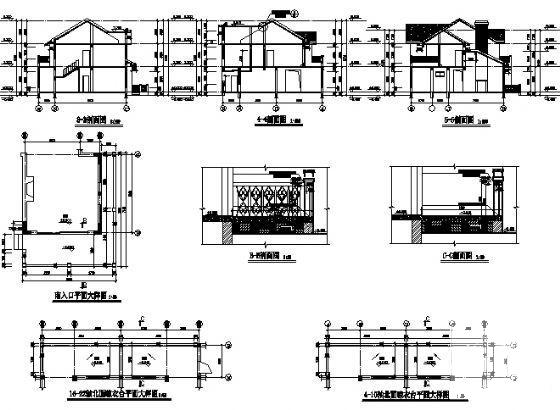

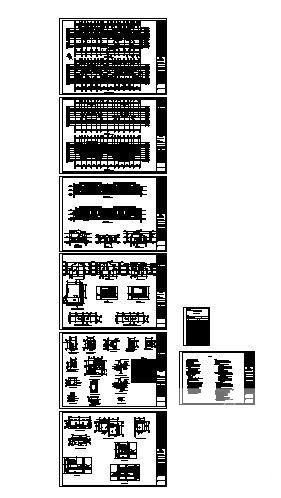

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共6张图纸。
设计功能包括：客厅、厨房、卧室等。
