25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:66437.36平方米
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 项目所在地:四川

附件详情

  • 给排水设计说明
  • 各楼层给排水平面图
  • 排水系统图
  • 消火栓系统示意图
  • 喷淋系统示意图
  • 给水系统示意图
  • 给排水总平面图

附件详情

该资料为四川某综合群体建筑给排水施工图。
项目概要:该项目总建筑面积66437.36平米,由4栋塔楼及一栋多层商业、车库组成。其中3号楼为商住楼,2、4、5号楼为一类高层住宅楼,1号楼为商业建筑,6号楼为地下车库。
设计内容:给水系统、排水系统、污水系统、雨水系统、消火栓系统、喷淋系统。
,共31张图。

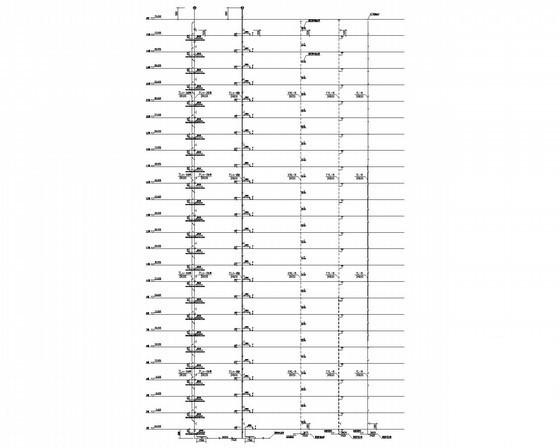

排水系统示意图

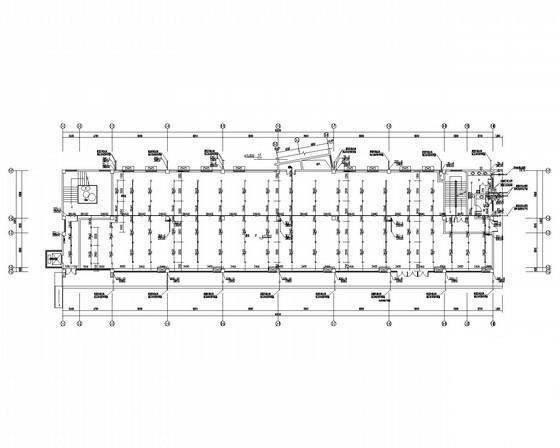

1号楼一层给排水平面图

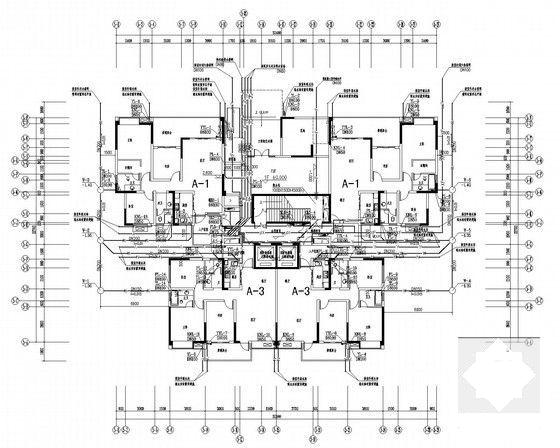

5号楼一层给排水平面图

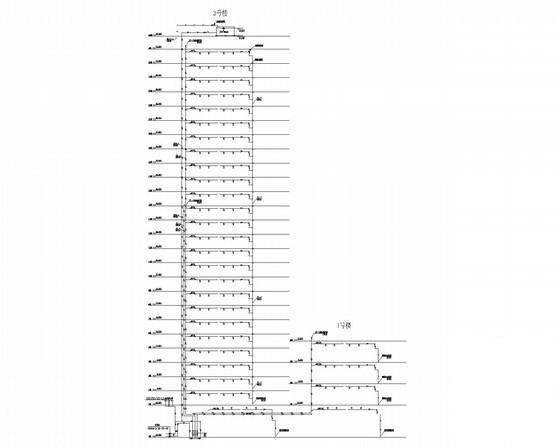

喷淋系统示意图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库) - 1
    第 1 张图
  • 25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库) - 2
    第 2 张图
  • 25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库) - 3
    第 3 张图
  • 25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库) - 4
    第 4 张图
  • 25层综合群体建筑给排水CAD施工图纸(塔楼、商业、车库) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
