33层大型住宅群体工程CAD大样图给排水

  • 建筑类别:住宅
  • 建筑高度:超高层建筑
  • 建筑面积:108534.47平方米
  • 地上层数:33层
  • 地下层数:2层
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,湿式灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 项目地址:贵州
  • 设计说明:有
项目概要:
该项目位于贵州省贵阳市,规划总建筑面积为108534.47m3,9#~13#楼为高层住宅(一层为架空层),地下室为车库及设备用房、临街为商业网点、物业用房。建筑高度为95.3~98.2m。
设计范围:
1.31该项目设计范围为建筑用地红线内的给水、排水、消防设计。
1.32绿化、景观给排水不在该资料范围内,室外给排水设计详总平面子项(待全部单体完成后统一出图)。
系统说明:
给水系统:
水源及水压:该项目生活水源为市政自来水,由项目地块南侧市政道路的市政给水管上引入一路DN150的总引入管至小区,作为小区的生活、室外消防合用总水源。引入管处均设置总水表、阀门及倒流防止器。据甲方提资:市政接管处水压约为0.35MPa。
水量:该项目最高日生活用水量为443.00m3/d,最高时用水量为46.0m3/h。
系统分区:
市政直供区:地下室负四层~负一层及临街商业部分;低区:1F~16F;中区:17F~33F。具体详各单体给水系统原理图。
..................
图纸展示:
13#楼标准层给排水平面图
13#楼二层给排水平面图
13#楼一层给排水平面图
地下室高低区消火栓系统原理图
生活加压给水系统原理图
通用大样图
生活水箱间平面大样图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

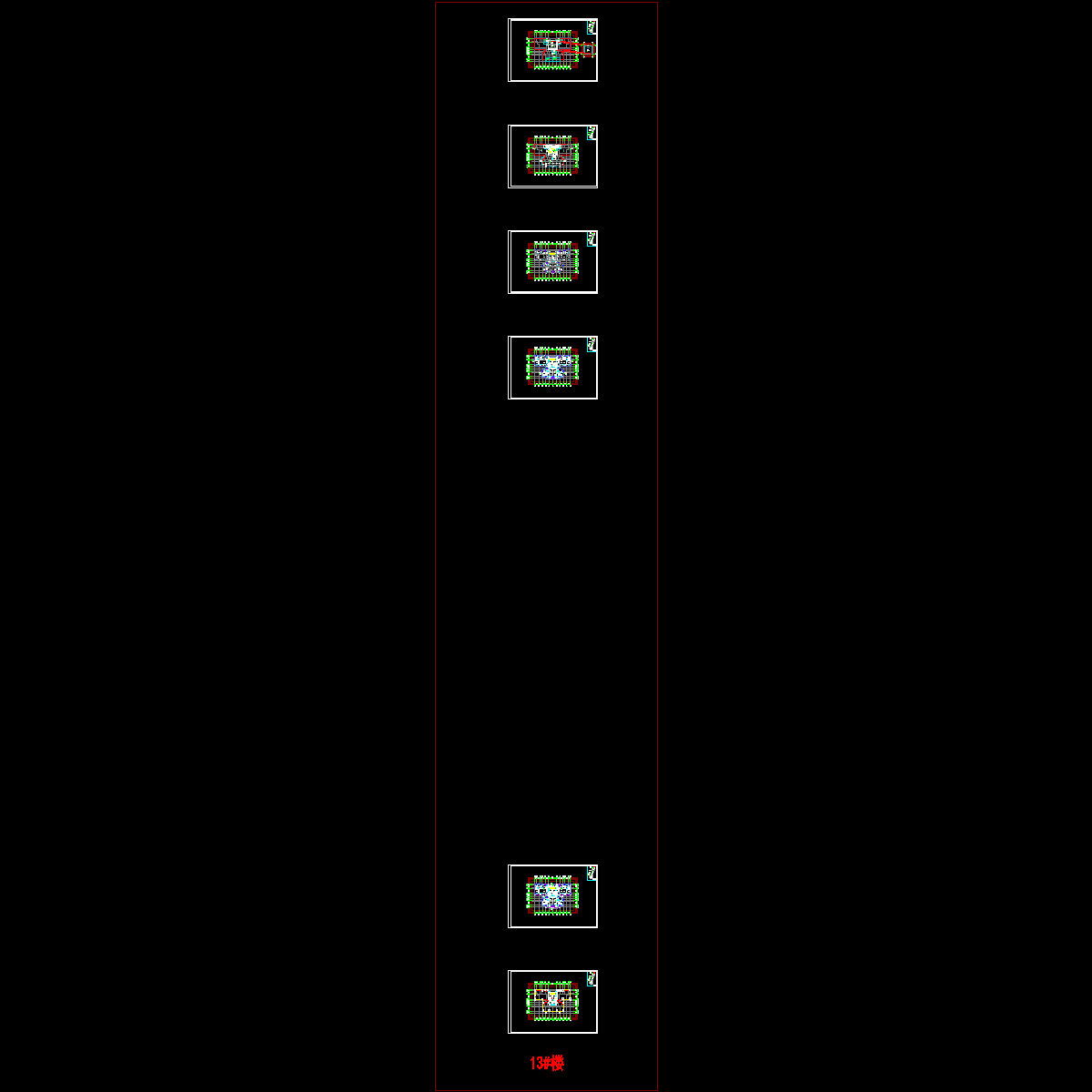

  • 13#楼平面图.dwg
    13#楼平面图.dwg

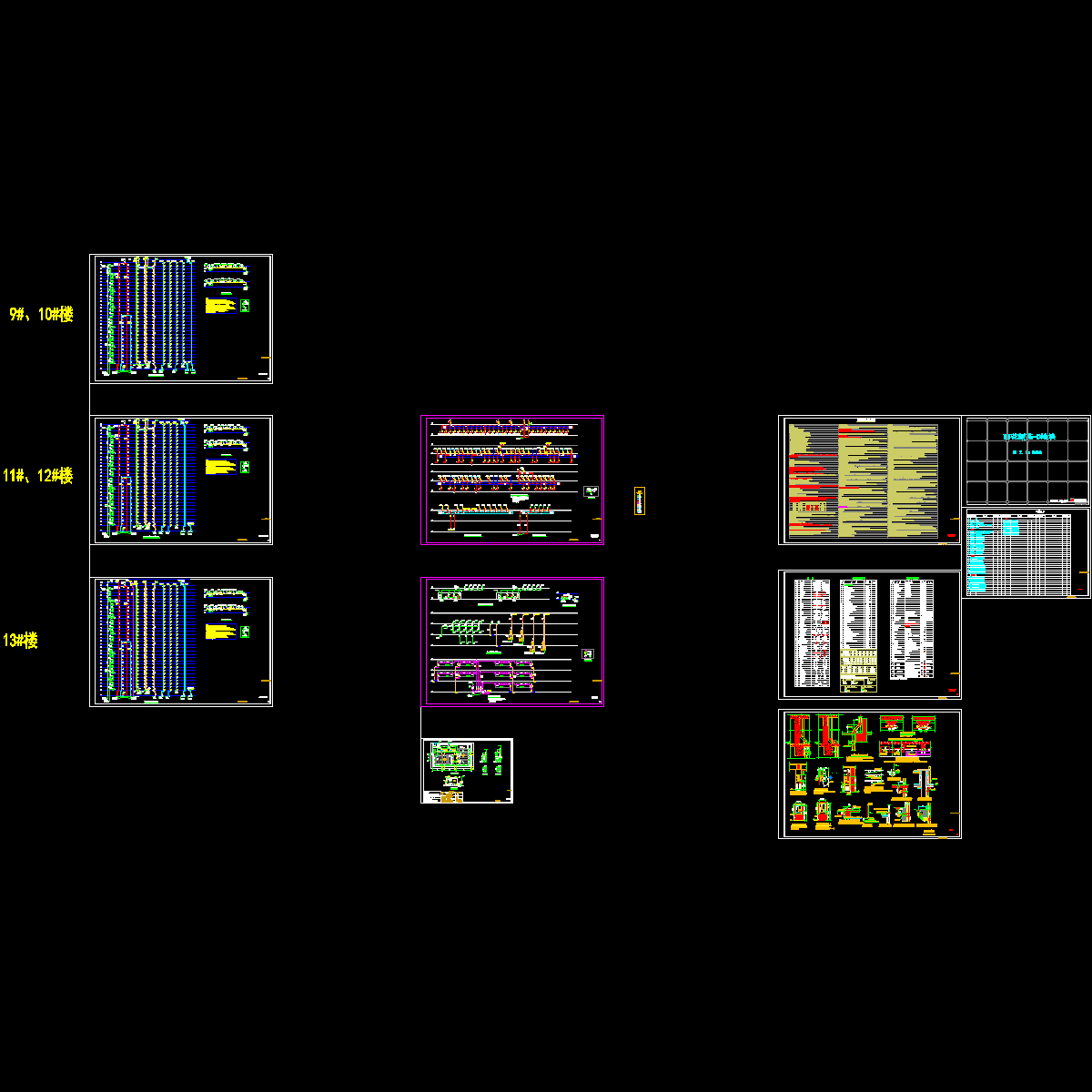

  • d地块设计说明、给排水系统图_t3.dwg
    d地块设计说明、给排水系统图_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
