特色大型工程生态平台给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：科研
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,雨水系统,消防排水
消防设计：雨淋系统
供水设备：水泵站
供水方式：市政供水
供水分区：两区
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：5,15
大样节点：卫生间
项目所在地：湖北

附件详情

1、排水系统原理图
2、消火栓给水系统原理图
3、给水系统原理图

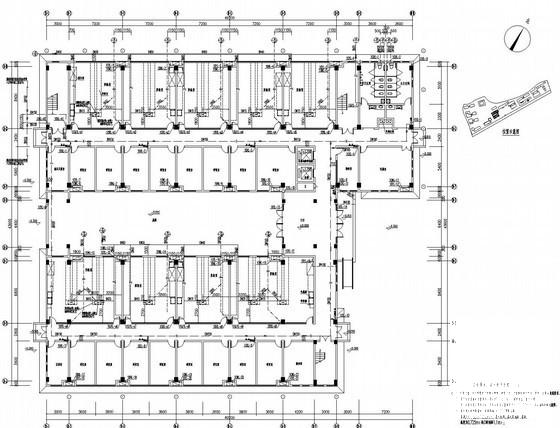

4、一层给排水、消火栓平面图
5、卫生间给排水大样
6、屋面给排水、消防平面图

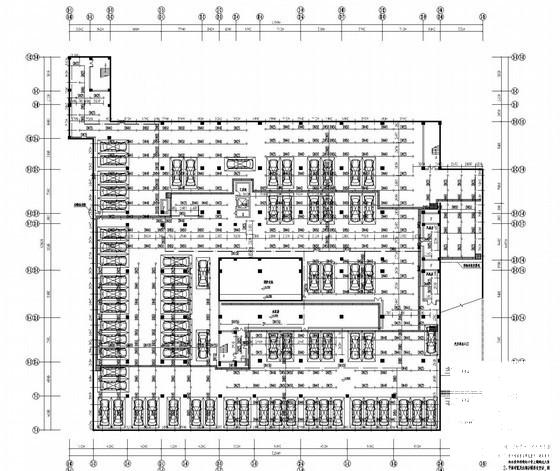

7、地下室喷淋管道平面图
8、地下室给排水、消防平面图

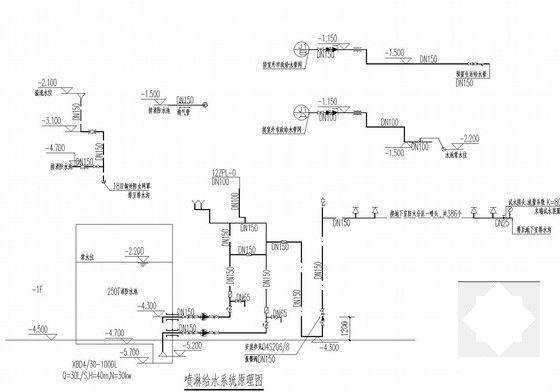

9、喷淋给水系统原理图
10、消火栓给水系统原理图

附件详情

该项目地上部分建设层数3层，建筑高度13.800m。设有2栋科研综合楼，2栋研究基地，2栋资源植物研究平台，1栋水生植物研究平台，1栋研究生电教室。主体地下一层设置室内消防水池及消防水泵房。地下室建筑面积3573.99m2.具有完善的排水消防系统，地下部分防火等级一级，采用潜水泵加压排水。
共28张

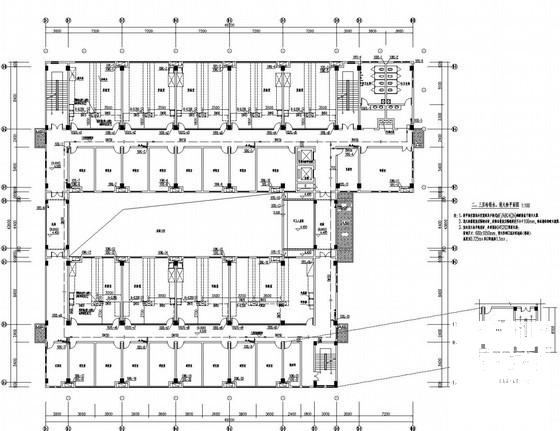

二、三层排水消防平面图

排水消火栓平面图

喷淋系统原理图

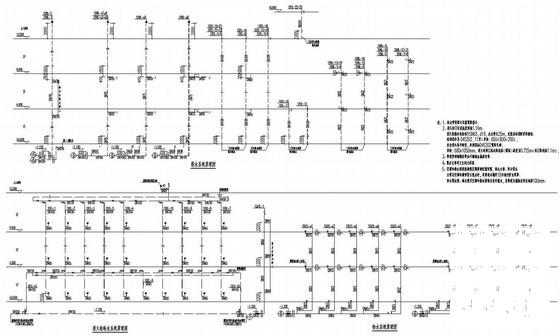

给水排水原理图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
