大型市政绿化工程最新给排水CAD施工图纸

  • 附件设计说明:有

附件详情

  • 景观给排水设计说明
  • 第二标段一分区绿化给水平面图
  • 第二标段二分区绿化给水平面图
  • 第二标段三分区绿化给水平面图
  • 第二标段四分区绿化给水平面图
  • 第二标段五分区绿化给水平面图
  • 第二标段一分区排水平面图
  • 第二标段二分区排水平面图
  • 第二标段三分区排水平面图
  • 第二标段四分区排水平面图
  • 第二标段五分区排水平面图
  • 给排水详图
  • 第二标段建筑给排水外网平面图

附件详情

项目概况:该项目位于浙江, 工程造价 约10000万元,建设面积约为31.3万平方米 ,属大型市政绿化工程。计划工期要求12月15日前完工。该资料为提供景观所需给排水设计。图中管线定位尺寸、管径单位均为毫米,标高单位为米。给水管线所注高 程为管中心标高,排水管线所注高程为管内底高程。如图中未特殊标明,则‘DN’表示金属管的公称直径,‘De’表示塑料管外径。
设计范围:
1.该资料地块内的绿化灌溉、场地雨水系统。
2.景观给水接绿化给水泵房,设置阀门井单独控制;灌溉采用人工浇灌;场地根据竖向和场地要求,布置生态雨水沟和生态蓄水泡。生态雨水沟雨水利用过程为植物根系截留土壤空隙吸收雨水沟内径流生态沉砂池下渗地表水体。
3.本图所注管道标高:给水、压力排水管等压力管指管中心,雨水、溢水、泄水管等重力流管道指管内底。

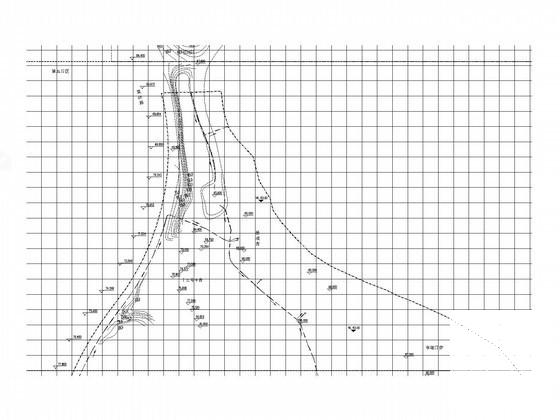

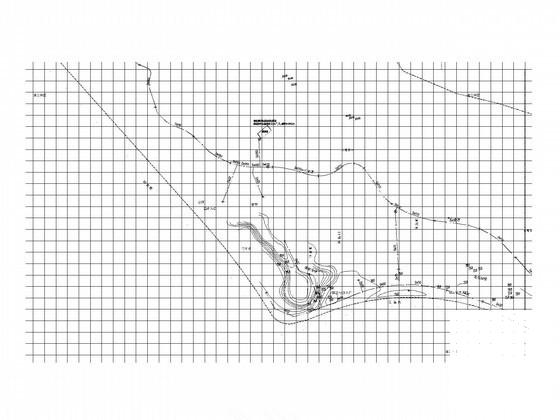

二标段绿化给水平面图

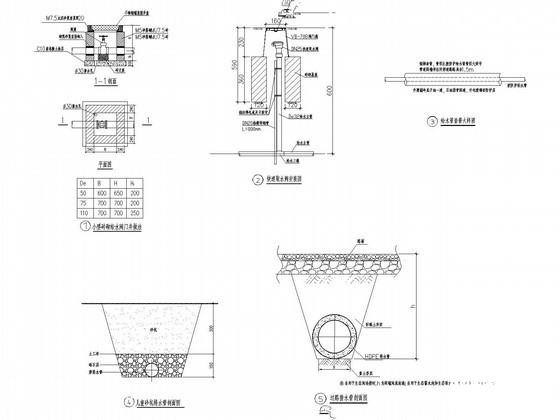

给排水设计详图

给排水设计详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 大型市政绿化工程最新给排水CAD施工图纸 - 1
    第 1 张图
  • 大型市政绿化工程最新给排水CAD施工图纸 - 2
    第 2 张图
  • 大型市政绿化工程最新给排水CAD施工图纸 - 3
    第 3 张图
  • 大型市政绿化工程最新给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
