一级公路市政工程给排水CAD施工图纸

  • 附件设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统, 雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 管道方式:明渠
  • 设计年代:近代

附件详情

  • 污水设计说明
  • 雨水设计说明
  • 沟槽断面
  • 污水平面图
  • 污水纵断面图
  • 东侧雨水纵断面图
  • 西侧雨水纵断面图
  • 雨水平面图
  • 污水水力计算表
  • 雨水水力计算表
  • 雨水涵水力计算表
  • 雨污水计算书

附件详情

项目概况:该项目位于河南,规划等级为一级公路。本项目全长6.625851km。本路规划断面为60m(规划红线):5m(人行道)+5m(绿化带)+5m(非机动车道)+3m(绿化带)+24m(机动车道)+3m(绿化带)+5m(非机动车道)+5m(绿化带)+5m(人行道)。近期工程仅实施机动车道部分,实施断面为:0.75m(土路肩)+24m(机动车道)+0.75m(土路肩)。根据工程实际情况并结合《郑州汽车及装备制造产业园总体规划-污水工程规划图(近代-)》,该项目污水分三部分排放。本项目沿线土质多为(粉)细砂、粉土,地下水位埋深在3~4m以下。
设计范围:污水工程、雨水工程
,共97张图,含计算书。

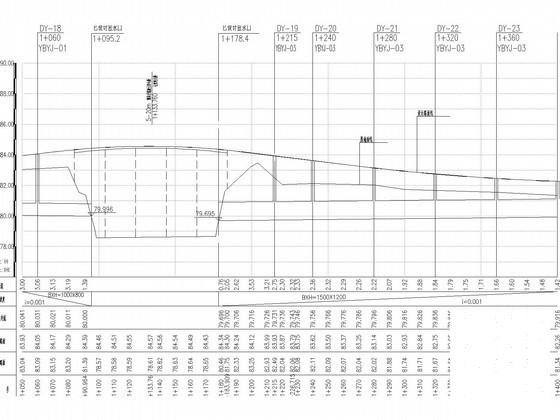

东侧雨水纵断面图

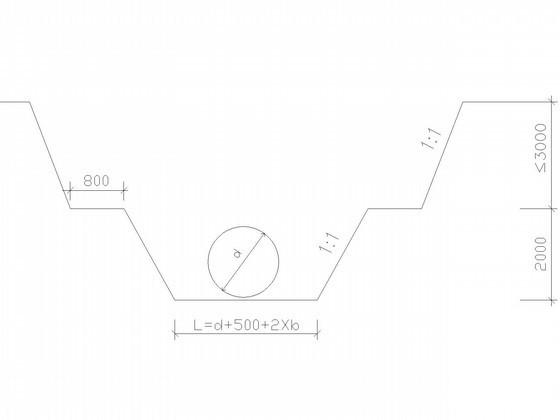

沟槽开挖 断面

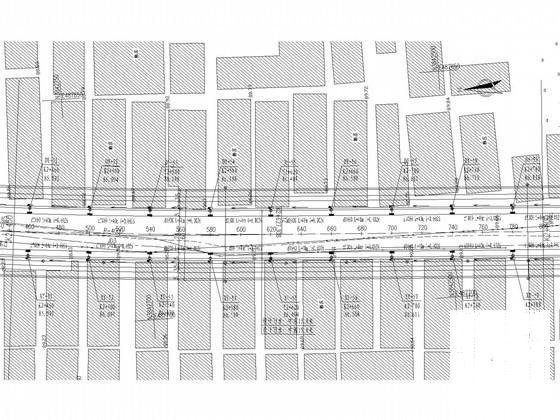

污水平面图

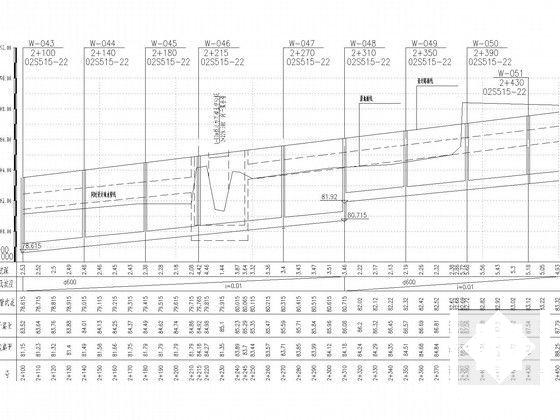

污水纵断面图2

污水纵断面图

西侧雨水纵断面图

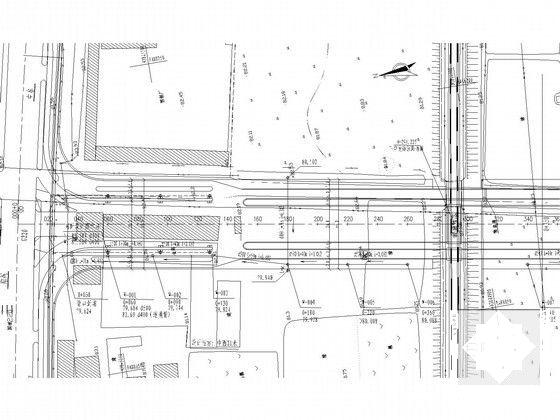

雨水平面图

污水平面图7
