一级公路灾后重建工程CAD施工方案图纸设计(混凝土路面)

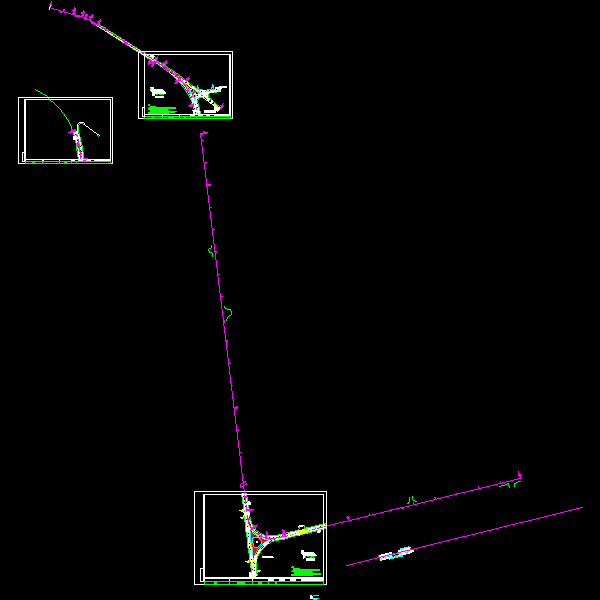

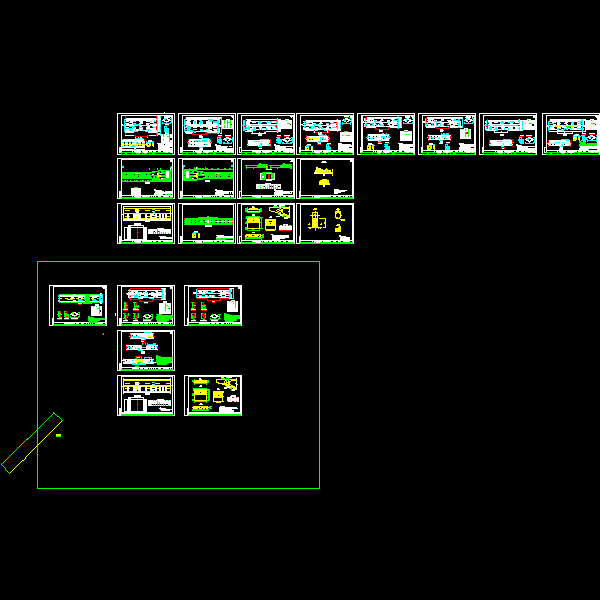

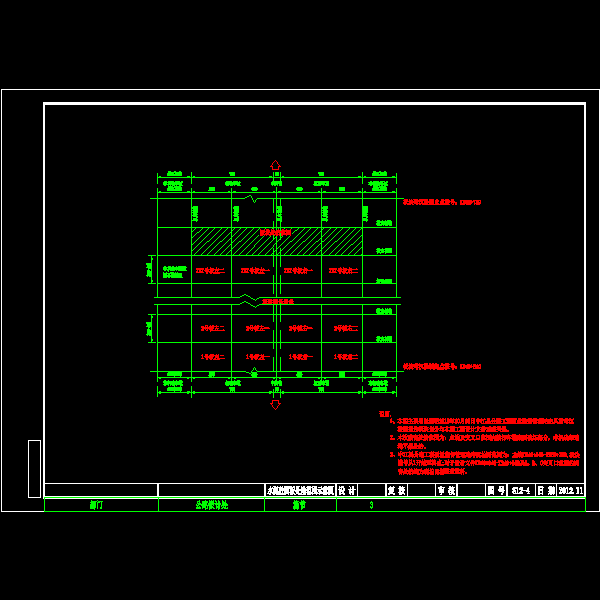

【附件详情】 　　 道路现状：局部路段出现松散、坑凼、网裂等各种病害，尤以水泥砼板反射裂缝最为厉害 　　 路线里程：主线3.441km，交叉口0.702km 1cm沥青微表处：89810.5平方米 　　 修复5cmAC-13C面层：6174.8平方米 修复24cmC35砼面板：4541.4平方米 　　 修复20cm贫砼基层：2562平方米 脱空板灌浆处治：8805.4平方米 　　【技术标准】 　　 道路等级：一级公路 设计速度：60km/h 　　 停车视距：75m 最大纵坡：6% 　　 最短坡长：150m 竖曲线最短长度：50m 　　 路面结构类型：原沥青混凝土路面微表处罩面中修整治 　　 超高方式：绕道路中线旋转 　　【设计内容】 　　 路线平、纵面；路基；原路病害处治设计；路面中修预防性养护设计;道路安全设施（标线、防撞墩设计）…… 　　 共27张图纸，2012年设计。
