高速公路路面工程施工组织设计

附件详情

项目概要：
路线全长29.720Zm，含桥梁28座，一般互通立交1处，服务区1处，U型转弯2处，文件设计内容包括路面工程（桥梁铺装沥青面层）、路面排水工程等。合同工期21个月。
……
本项目主线采用双向四车道高速公路标准，路基宽26米，设计行车速度为100ZM/h，沥青混凝土路面；汽车荷载等级为公路-Ⅰ级；设计洪水频率：特大桥1/300,路基和其他桥涵1/100。全线设置安全、监控、通讯、收费、供电照明及服务等设施。
……
采用的新型组合式沥青砼路面结构：
主线：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+8㎝厚AC-25C粗型密集配沥青砼下面层+8㎝厚ATB-25密集配沥青碎石上基层+0.6㎝厚改性沥青单层表处（不计厚度）+16㎝厚水泥碎石中基层+15（17）㎝厚水泥碎石下基层+20㎝级配碎石底基层。
互通立交匝道：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+8㎝厚AC-25C粗型密集配沥青砼下面层+0.6㎝厚改性沥青单层表处+20㎝厚水泥碎石基层+30㎝级配碎石底基层。
互通立交收费站：28㎝厚水泥混凝土面层+14㎝厚多孔隙水泥碎石排水基层+0.6㎝厚改性沥青单层表处+15㎝厚水泥碎石基层+15㎝级配碎石底基层。桥面：4㎝厚SMA-13SBS改性沥青混合料表面层+6㎝厚AC-20C粗型密集配SBS改性沥青砼中面层+防水层（由底涂层和0.6cm厚SBS改性沥青砂下封层组成）。
……
该项目的重点、难点工程是沥青砼路面的施工。它包括改性沥青SMA-13面层的配合比设计，沥青混合料的生产，沥青料的运输，沥青混合料的路面摊铺，碾压成形，以及原材料质量。对于工程难点的施工方法在后面的面层施工中说明。
……
水准点、导线点复测情况
根据工程施工的需要，设置三角控制网和高程控制点，包括中线及高程的复测，中线控制桩和水准点的复查和增设。对重要的控制桩和水准基点要用混凝土包护加固，并放出护桩。
……
碎石加工 质量控制
施工工艺 流程
料场（进行母材试验） → 材料验收 →材料破碎 → 按不同成品堆放 → 成品检验
……
级配碎石底基层施工，本合同段的底基层设计为：
a.主线：级配碎石底基层20cm。
b.匝道：级配碎石底基层30cm
本合同段底基层料采用在白站进行集中拌和，用自卸卡车运输，摊铺机摊铺，振动压路机碾压，洒水车洒水。
……

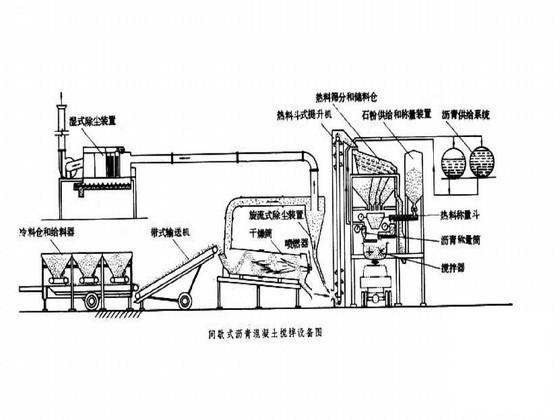

沥青碎石上基层的试验，可以分为室内试验（包括各种原材料的性质和鉴定，沥青混合料组成设计，沥青、各种矿料和沥青混……
……
工程重点难点 施工方案

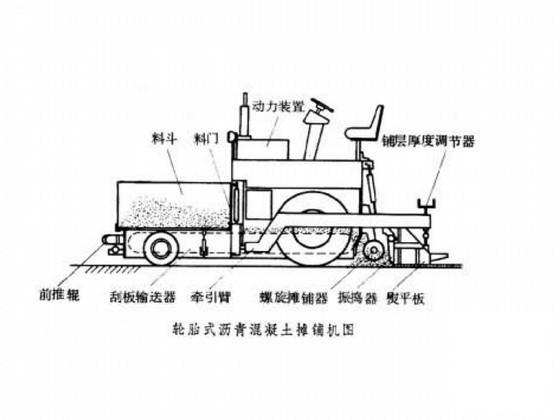

沥青混合料的摊铺
a、摊铺机就位前应调整好熨平板的宽度，1#摊铺机熨平板的宽度为7.25m，2#摊铺机熨平板的宽度为8m，并根据上面层松铺厚度调整好高度。
b、摊铺机开工前提前0.5～1h预热熨平板不低于100℃。摊……
……
碾压方案：
按照“紧跟、慢压、高频、低幅”“碾压八字方针进行碾压，压路机必须紧跟摊铺机的后面，碾压速度均衡，倒退时关闭振动，方向要逐渐地改变，不许拧着弯行走，对每一道碾压起点或终点可稍微扭弯碾压，消除碾压接头轮迹。
……
共计125页
