一级公路毕业设计方案

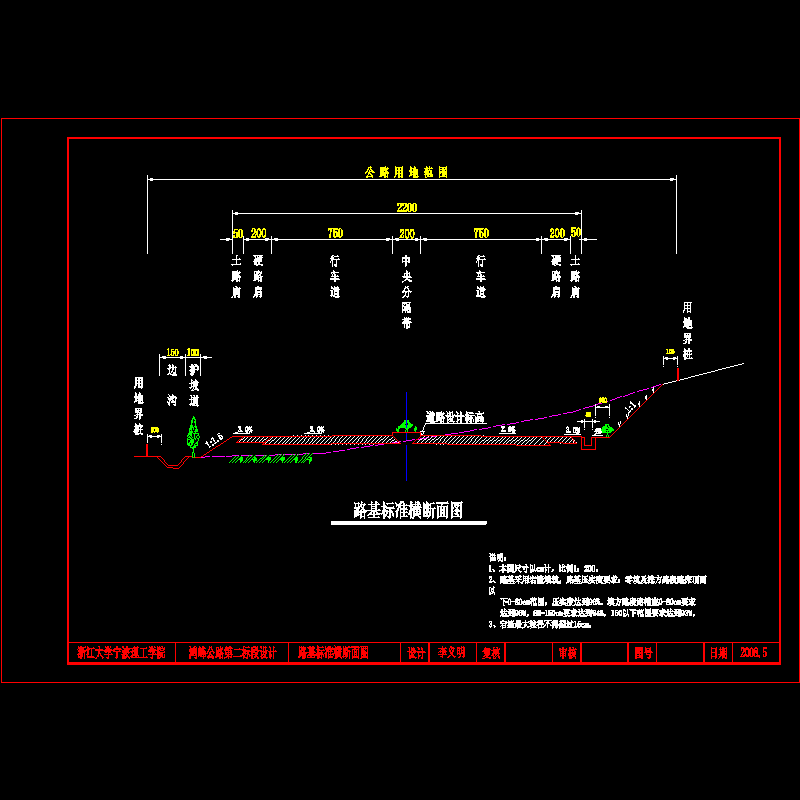

设计标准 　　 该项目采用交通部颁发的《公路工程技术标准》（JTG B01-2003）中规定的 　　 设计速度为100km/h 一级公路标准进行设计，结合该项目在路网中的地位和作用，确定其主要技术标准如下： 　　公路等级：一级公路 　　⑴ 设计速度：100km/h； 　　⑵ 路基宽度：22m 　　⑶ 路面宽度及类型：15m(2×7.5m)，沥青混凝土路面 　　⑷ 桥梁宽度：桥22m，桥梁、涵洞与相应路段的路基同宽； 　　⑸ 线形要素 　　a.平曲线半径 　　极限最小半径：400m； 　　一般最小半径：700m； 　　不设缓和曲线和超高的最小半径：4000m； 　　b. 超高 　　最大超高：6% 　　c. 纵坡 　　最大纵坡：4%； 　　最小坡长：350m 　　d. 竖曲线要素 　　凸形竖曲线最小半径：一般最小值10000m； 　　极限最小值6500m； 　　凹形竖曲线最小半径：一般最小值5500m； 　　极限最小值3000m； 　　竖曲线最小长度：85m 　　⑹ 设计荷载: 路面：标准轴载BZZ—100KN； 　　桥梁：汽车荷载等级 公路— Ⅰ级； 　　⑺ 设计洪水频率: 大、中桥：1/100； 　　其它桥涵和路基：1/50
