省级道路一级公路荷载3跨10米小桥设计CAD图纸

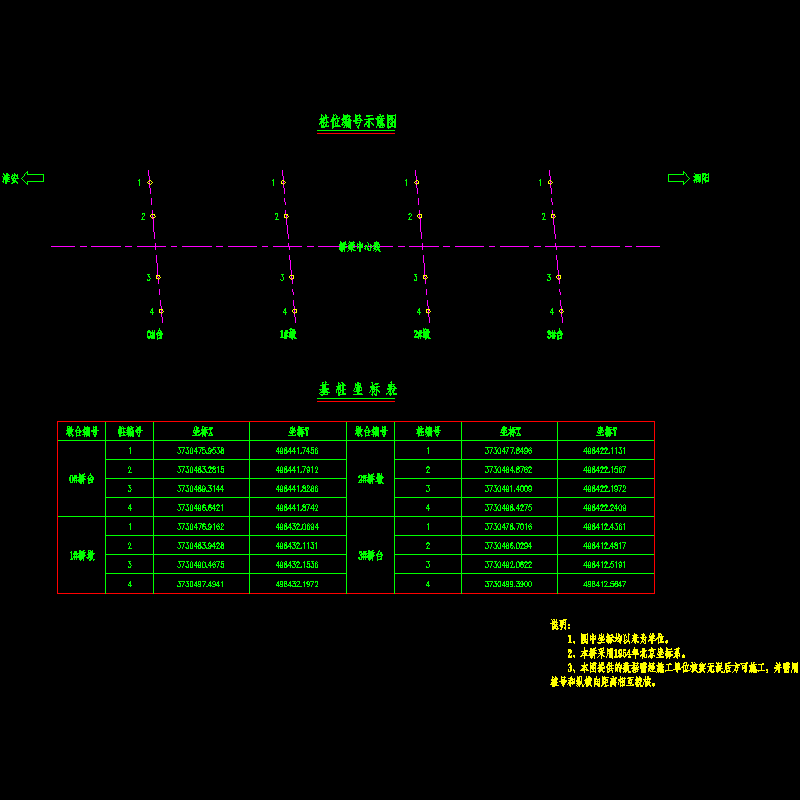

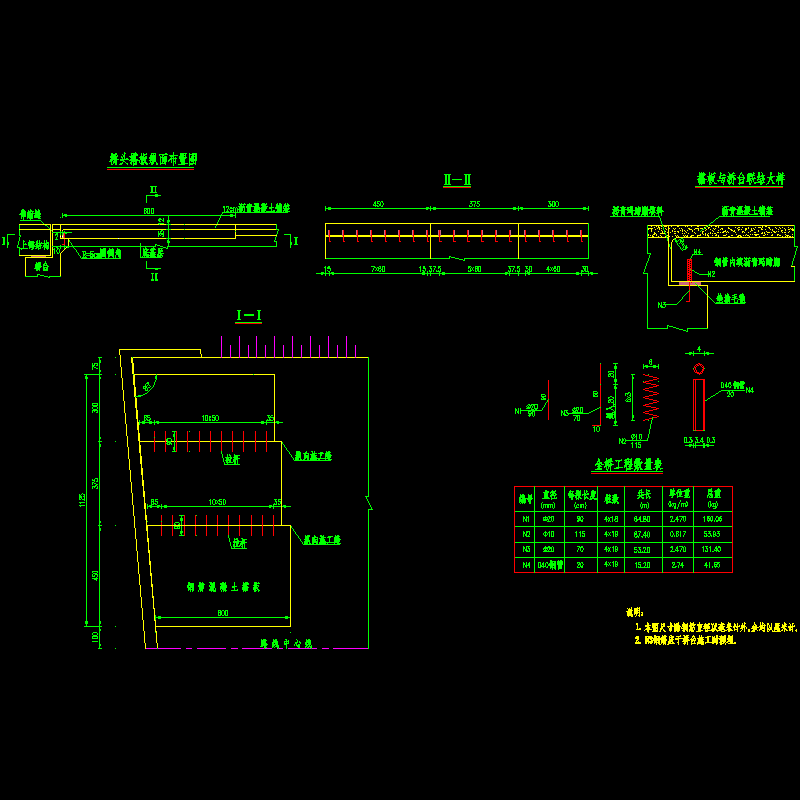

一、技术标准和依据： 　　 1、设计汽车荷载：公路－Ⅰ级。 　　 2、桥面宽度：桥梁与路基同宽，双幅分离式0.5m（防撞护拦） 净11.50m（行车道） 0.5m（防撞护拦） 1m（中央分隔带） 0.5m（防撞护拦） 净11.50m（行车道） 0.5m（防撞护拦），全宽26.00m。 　　 3、桥面横坡：由桥梁中心线向两侧各设2%横坡，由盖梁弯折调整。 　　 4、桥面铺装：10cm水泥混凝土 12cm沥青混凝土。 　　 5、坐标及高程系统：坐标采用1954北京坐标系，采用1985国家高程系统。 　　 6、设计地震动峰值加速度值为0.10g ，按Ⅷ度采取抗震构造措施。 　　二、目录： 　　SV-1-01 全桥工程数量表 　　SV-1-02 桥位平面布置图 　　SV-1-03 桥型总体布置图 　　SV-1-04 桩位坐标表 　　SV-1-05 桥梁墩台标高表 　　SV-1-06 桥台一般构造图 　　SV-1-07 桥台桩基钢筋构造图 　　SV-1-08 桥台盖梁钢筋构造图 　　SV-1-09 桥台台背、耳墙钢筋构造图 　　SV-1-10 桥墩一般构造图 　　SV-1-11 桥墩桩基钢筋构造图 　　SV-1-12 桥墩盖梁钢筋构造图 　　SV-1-13 防震挡块配筋图 　　SV-1-14 桥梁标准横断面 　　SV-1-15 板梁一般构造图 　　SV-1-16 板梁配筋图（中板） 　　SV-1-17 板梁配筋图（边板） 　　SV-1-18 桥面连续构造图 　　SV-1-19 桥面铺装构造图 　　SV-1-20 伸缩缝构造图 　　SV-1-21 防震锚拴构造图 　　SV-1-22 支座构造图 　　SV-1-23 泄水管构造图 　　SV-1-24 防撞护栏构造及配筋图 　　SV-1-25 桥台搭板一般构造图 　　SV-1-26 搭板钢筋构造图 　　SV-1-27 桥台锥坡构造图
