市政道路工程给排水及弱电工程CAD施工图纸设计131页

附件详情

道路为雨污分流区,排水设计分为雨水、污水两部分。雨水管道采用双侧布管,布设在道路两侧非机动车道下,距道路中心线22.0米处;机动车道、非机动车道边缘均设置双箅雨水口;污水管道采用双侧布管,布设在道路两侧非机动车道下,距道路中心线24.5米处;给水管布设在道路两侧人行道下,给水管道距道路中心线28.2米处,弱电管道布设在道路北侧人行道下,弱电管道距道路中心线29.7米处,管道定线详见管线综合横断面图。
……
主要技术标准:
道路等级:城市次干路
交通等级:重
设计车速:50km/h
道路红线宽度:60m
设计标准轴载:BZZ-100
道路设计年限:15年
停车视距:60m
……
共131张,。

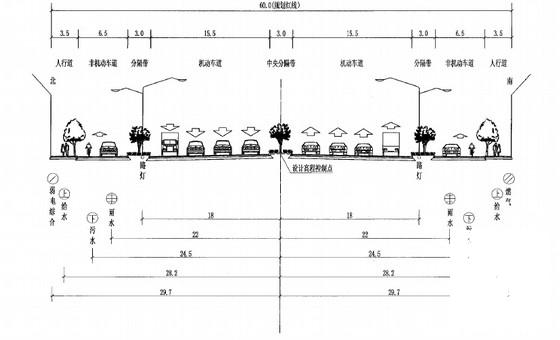

管线综合横断面图

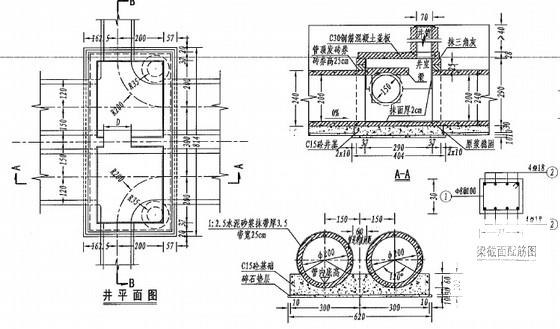

涵管结构图

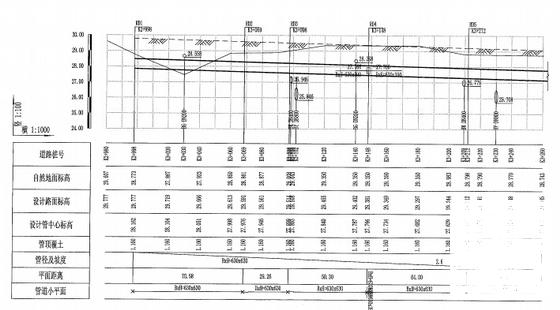

纵断面图

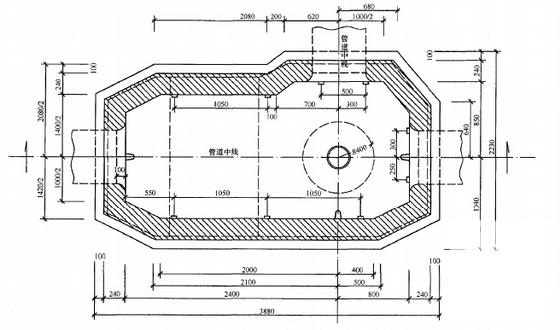

弱电结构图

进出水洞口栏杆立面大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

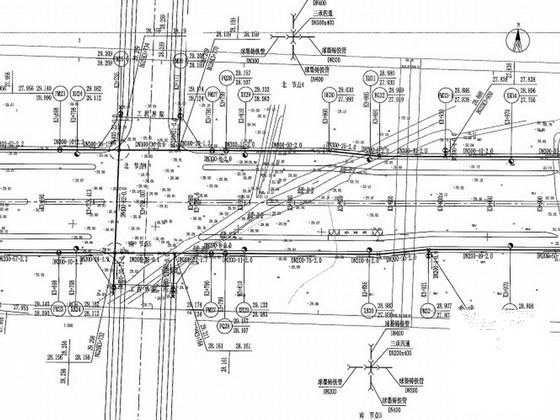

  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 1
    第 1 张图
  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 2
    第 2 张图
  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 3
    第 3 张图
  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 4
    第 4 张图
  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 5
    第 5 张图
  • 市政道路工程给排水及弱电工程CAD施工图纸设计131页 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
