市政道路给排水工程施工图纸设计平面图及节点详图,系统图

附件详情

给水工程： 1、该项目给水管为单侧布置，给水管管径为DN300；在道路交叉口及地块适当位置预留给水支管，管径为DN200,给水管道工作压力为0.4MPa。 2、 给水阀门安装:该项目管径DN200以上采用蝶阀(蝶阀需安装伸缩节)，管径DN200以下(包括DN200)采用闸阀。 3、 给水管道、阀门井、室外消火栓平面定位：给水管道除有定位坐标者外，应根据管道中心线与道路中心线距离，并与道路中心线平行确定；阀门井、室外消火栓应根据道路里程桩号确定。 ……
污水工程：

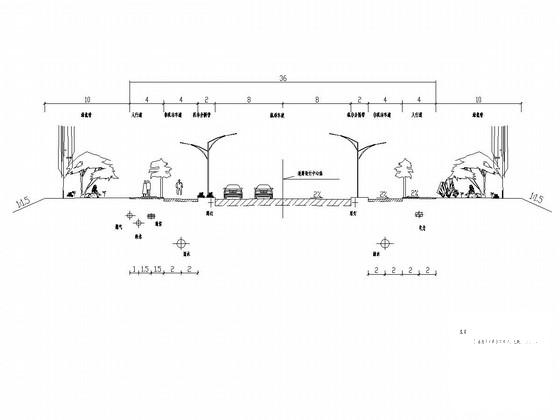

1、污水管中心线和检查井平面定位：除有定位坐标者外，管中心线位置应根据其与道路中心线平行距离确定；检查井位置应根据道路里程桩号确定。(污水管位见道路横断面管线布置图)
2、污水管材与接口：开挖施工污水管采用高密度聚乙烯(HDPE)双壁波纹管，橡胶圈连接，环刚度要求≥SN10KN/m2。顶管段采用离心浇铸玻璃钢夹砂(HOBAS)管，"F"型接口橡胶圈连接，管道接口处采用玻璃钢套管，轴向顶力＞2000KN，环刚度＞20000 N/m 2，具体轴向顶力和环刚度由供货厂家计算后确定，需满足覆土和动载要求。
……
共19张，。
