大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构)

  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

本项目旅游度假村生态农庄大型温棚餐厅项目,原生态设计。它是生态温棚疏菜种植、水中养殖,水上渔船包间餐厅,中间大厅生态餐厅。二层西式餐厅及疏菜种植,内部采用大棚疏菜采用水帘式自然降温。
该资料包含:钢结构设计施工说明,首层预埋件平面图,首层钢柱平面图,二层钢梁平面图,夹层钢梁平面图,花基钢梁平面图,屋面钢架平面图,屋面气楼钢架平面图,屋面林天平面图,屋面气楼檩条平面图,钢架立面图,柱间支撑详图,屋面钢架结点,结构图共计26张;建筑图包括平面图,立面图,剖面图等7张图。

首层预埋件平面

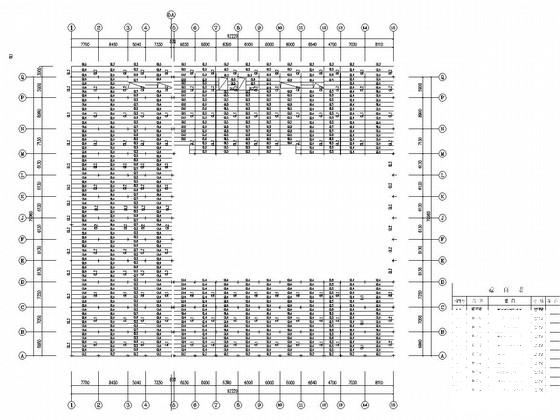

二层钢梁平面

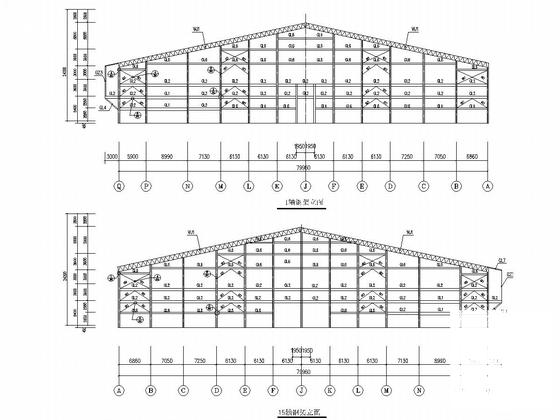

1轴、15轴钢架立面图

楼承板节点图

楼梯、电梯钢架立面图

首层平面图

花基层平面图

屋面气楼钢架平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 1
    第 1 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 2
    第 2 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 3
    第 3 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 4
    第 4 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 5
    第 5 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 6
    第 6 张图
  • 大型旅游度假村生态温棚餐厅建筑及结构CAD施工图纸(结构为钢结构) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
