11层大型办公楼电气CAD施工图纸（办公、餐厅宿舍及车库）(消防报警及联动)

资料简介
赚取积分

建筑类别：办公,餐饮
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：18500平方米
建筑地上层数：11层
设计年代：近代
地下室用途：车库
负荷等级：二级
防雷等级：第二类
火灾保护分级：二级
安全防范：二级
接地方式：TN-S
项目所在地：河北
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,有线电视和卫星接收系统

附件详情

1、电气设计说明
2、垂直干线系统图
3、配电系统图
4、保安监控系统
5、有线电视系统图
6、综合布线系统图
7、消防报警及联动控制系统图
8、电力平面图
9、照明平面图
10、弱电平面图
11、火灾报警平面图
12、屋顶防雷平面图
13、基础接地平面图

附件详情

该附件是十一层大型办公楼全套电气施工图纸（含办公、餐厅宿舍及车库），总共48张。
该项目河北电力输变电运行、维护、试验、监督、开发工区（中心）二期工程倒班楼,地下1层,地上11层,建筑总高度51.75m.建筑面积18500m,其中地下室为Ⅳ类汽车库，地上1层为餐厅，2~11层以职工宿舍、会议室、科技阅览室、多功能厅为主，为二类防火建筑.
设计范围及内容：10/0.4KV变配电系统；0.4/0.23KV配电系统；照明系统；有线电视系统；保安监控系统；火灾自动报警及消防联动系统；综合布线系统；建筑物防雷及接地。

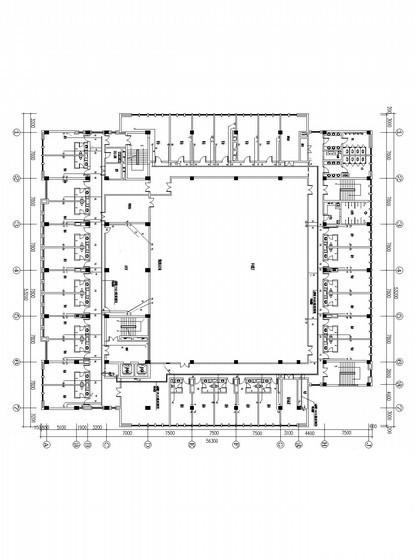

三层弱电平面图

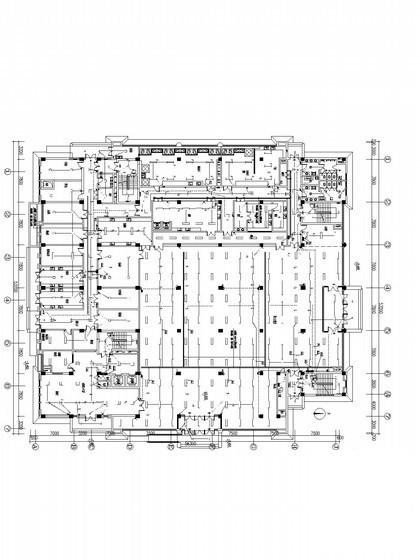

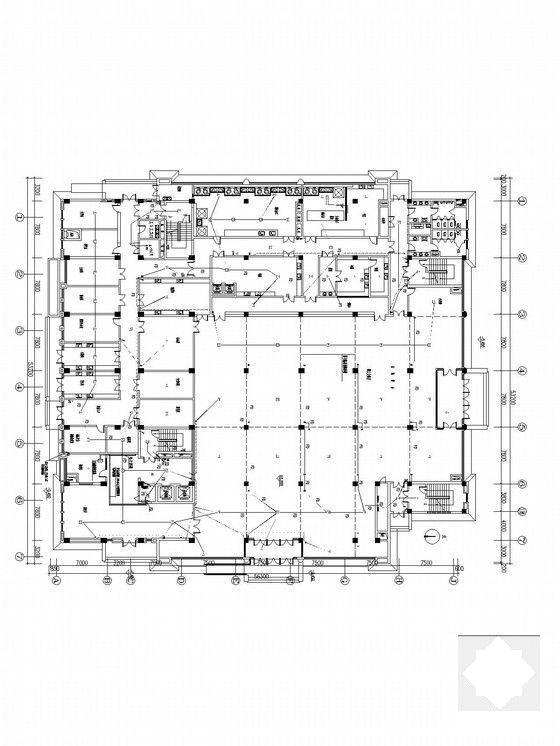

首层电力平面图

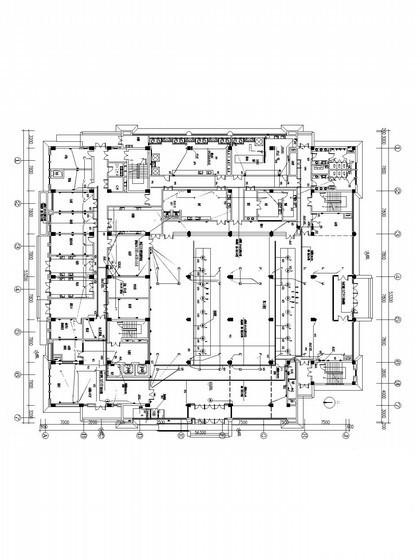

首层火灾报警平面图

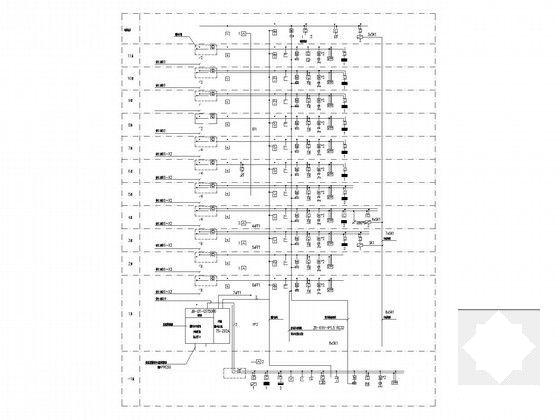

消防报警及联动控制系统图

配电系统图5

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
