20层大酒店弱电系统CAD施工图纸(消防报警及联动)

附件详情

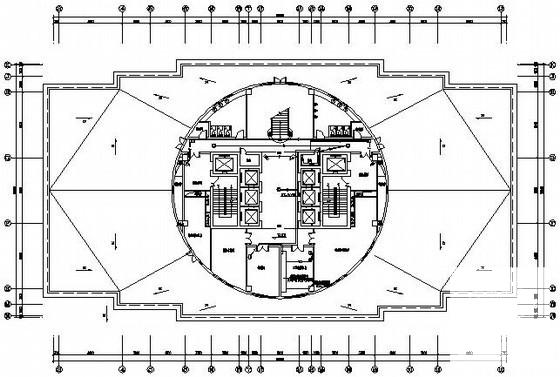

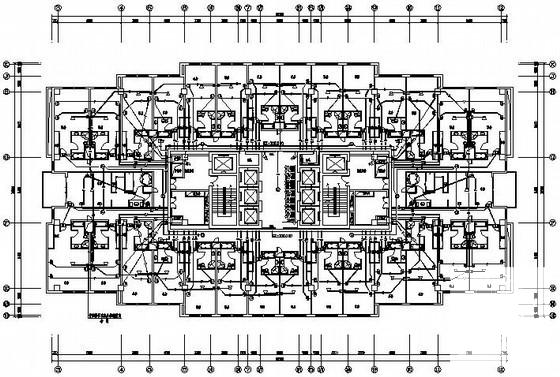

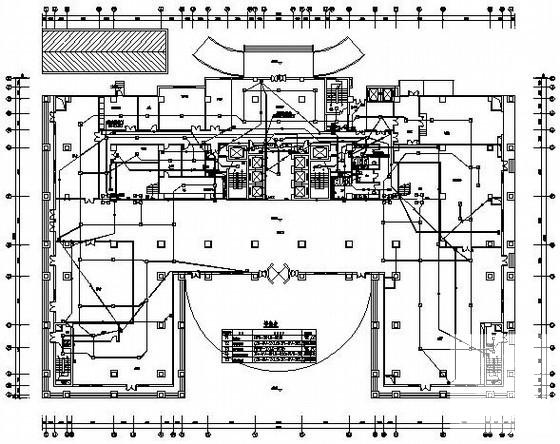

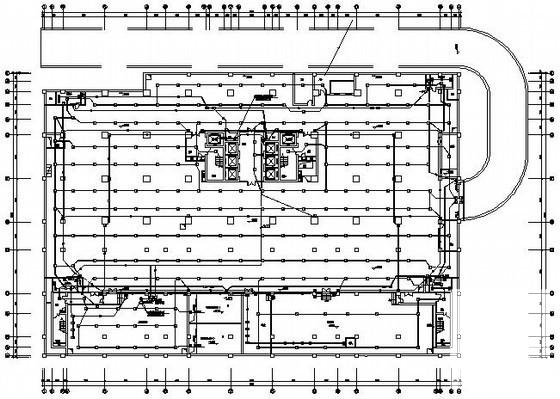

该附件是某二十层大酒店全套弱电系统施工图纸，总共28张。工程为一类高层建筑，总建筑面积约为45000m。以一层地面标高为+0.0，室内外高差0.6m。建筑高度为82.6m，地下二层为汽车库、设备专业用房，地下一层为办公用房及部分设备用房。地上共二十层，一~三层为裙房、四~二十层为塔楼。裙房高度为16.5m，一层为接待中心等，二层为会议中心及包间等，三层为小会议室等，四层为大餐厅，四层上为设备夹层，五~十八层为标准客房，十九，二十层为机房及部分娱乐场所。
弱电系统设计包含火灾自动报警及联动系统、建筑物综合布线GCS(包括语音通讯系统;数据网络系统)、有线电视系统、安防监控系统设计等。
