消防自动报警及联动平面CAD图纸

设计及施工说明

1、该资料内容为消防自动报警及联动系统。

2. 按甲方要求，火灾消防报警及联动设备选用日本日探CPF-20L系列火灾报警设备。

3. 安装高度：报警器及联动屏挂墙安装于一层总台室，底边距地均为1.5米，警铃距顶0.3米，手动报警开关底边距地1.4米。

4. 线路敷设：报警线路采用阻燃双绞线，穿钢管沿墙明敷设，其余报警线路及联动控制线路均采用阻燃导线，穿钢管沿墙及楼板明敷或敷设在吊顶内。

5. 施工时，须与其他专业密切配合。

6. 其他未尽事宜请参照国家现行有关规范和标准执行。

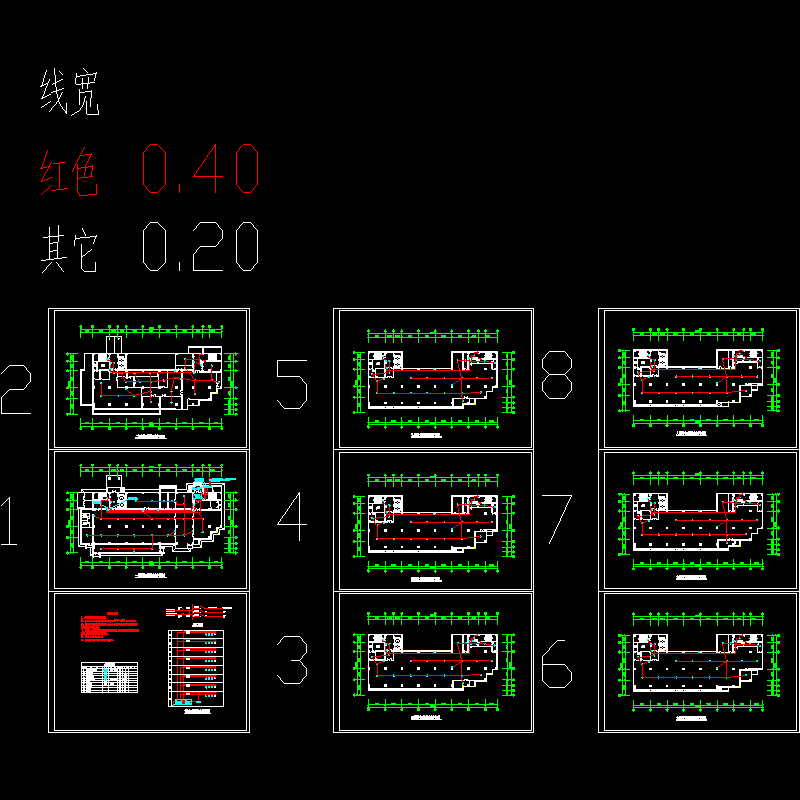

消防自动报警及联动平面图

消防自动报警及联动平面图2

消防自动报警及联动系统图
