5层商业综合体建筑施工CAD图纸
- 商业聚合形态：“面”式
- 建筑类别：商业综合体
- 建筑高度类型：多层建筑
- 外立面材料：幕墙
- 幕墙面板材料：玻璃幕墙
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目所在地：辽宁
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 参考图纸：43张
- 建筑设计面积：13496.29平方米
- 建筑密度：35%
- 建筑高度：23.7m
- 地上层数：5层
- 地下层数：1层
- 地下室功能：车库
- 设计效果图：有
附件详情
外墙300厚空心砌块,用M5混合砂浆砌筑，内墙为200厚空心砌块，用用M5混合砂浆砌筑，管道井侧壁围护部分采用水泥轻质多孔隔墙条板。
该资料包含：各层平面图，剖面图，设计说明，核心筒详图，门窗表及门窗详图，
节点详图
，节点大样等。
商业综合体剖面图
商业综合体平面图

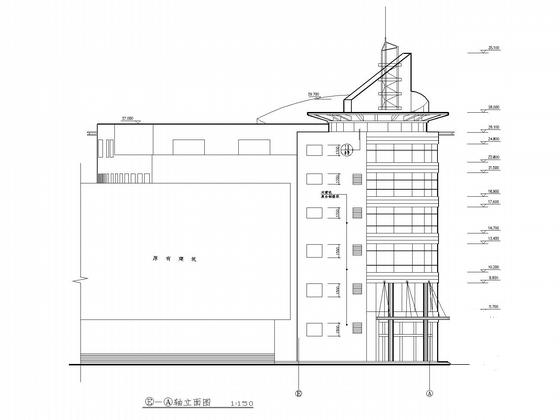

商业综合体立面图

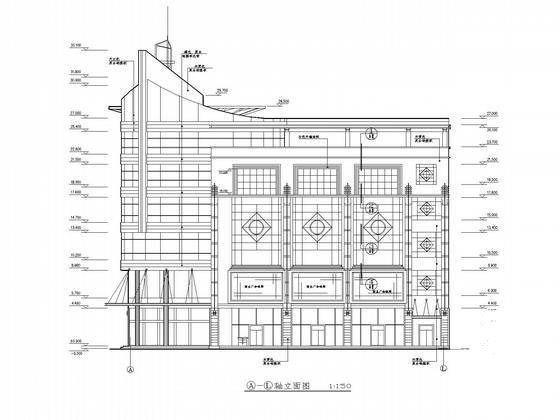

商业综合体立面图
商业综合体立面图

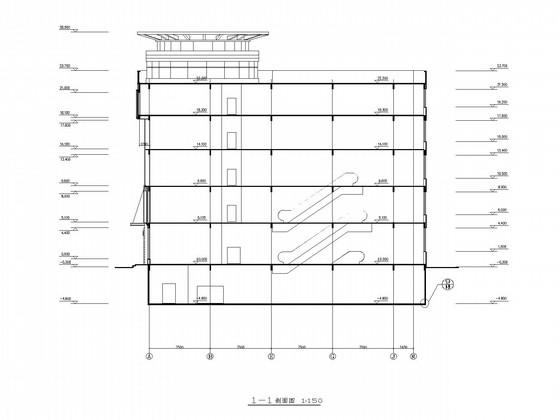

商业综合体剖面图
商业综合体剖面图
商业综合体平面图
商业综合体平面图
商业综合体平面图
商业综合体平面图
商业综合体平面图
商业综合体总缩略图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
