19层商业综合体电气CAD图纸

附件详情

该项目为商业综合体项目。地下共2层，为车库、设备房；地上共十九层，地上一层至三层为小型商业，四至十二层为酒店，十三至十九层为办公楼。地下汽车库为2类车库。属于一类高层公共建筑，这份参考资料只包含地上部分。
该项目用电负荷等级为一级，采用一路10kv+柴油发电机供电。在地下一层设置一座变配电室，一座柴油发电机房。在地下一层设置消防控制室，采用集中报警系统。

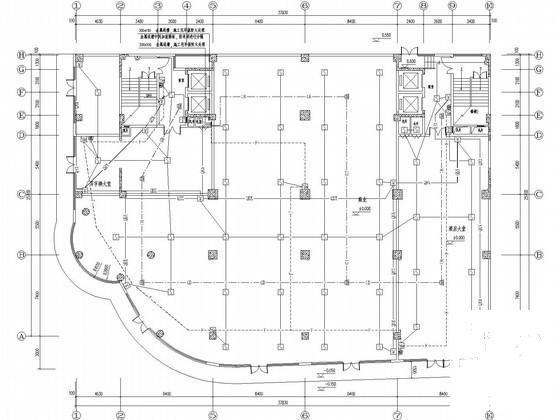

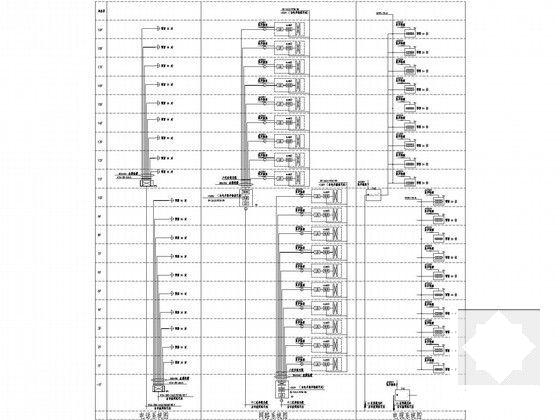

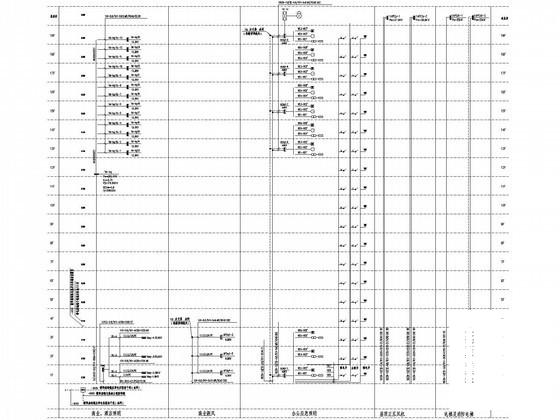

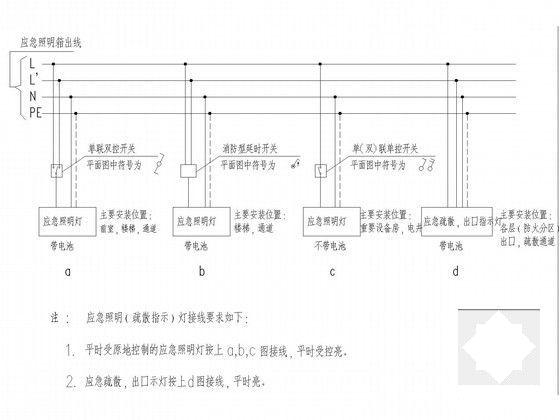

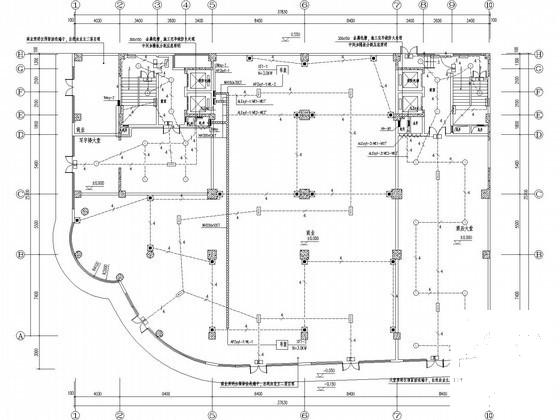

内容包含：强弱电设计说明、竖向配电系统图、低压配电系统图、 照明平面图 、动力平统图、配电箱系统图、防雷接地平面图、弱电系统图、 弱电平面图 、消防系统图、消防平面图。
