知名商业综合体消防系统CAD施工图纸(写字楼商业地下3层)(电气设计说明)

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:80000平方米
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 弱电设计: 火灾自动报警系统

附件详情

  • 1、 电气设计 说明
  • 2、办公楼电气消防平面图
  • 3、地下室电气消防平面图
  • 4、商业电气消防平面图

附件详情

该附件是知名商业综合体 消防系统 施工图纸(写字楼商业地下),总共45张。
项目总建筑面积80000平方米,主要由办公、商业、地下停车库等组成。其中塔楼(B座)3层以上均为办公;商业由塔楼(B座)1~2层、独立商业A座、B座、C座组成,塔楼1~2座考虑普通商业,独立商业A座、B座、C座按餐饮类商业考虑;地下共三层,主要为汽车停车库、机房等,地下三层平时汽车库战时为六级物资库。塔楼(B座)建筑高度为99.30米,独立商业A座、B座、C座均为三层建筑,其建筑高度为17.0米;该项目结构类型:办公楼为钢筋混凝土框架剪力墙结构体系;基础为筏板形式。地下三层人防功能为:六级人防物资库,抗力等级核6级,平时为车库,共两个防护单元;各个防护单元独立防火分区。


地下一层消防平面图

商业一层消防平面图

写字楼消防平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

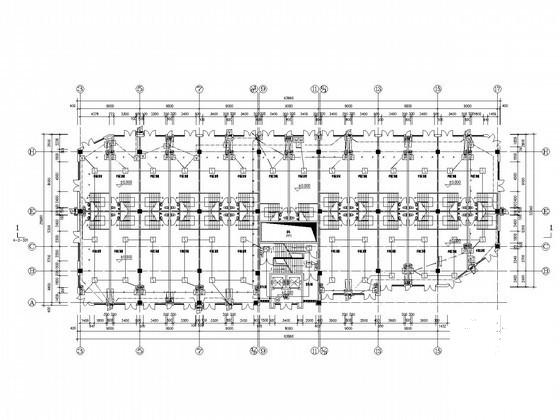

  • 知名商业综合体消防系统CAD施工图纸(写字楼商业地下3层)(电气设计说明) - 1
    第 1 张图

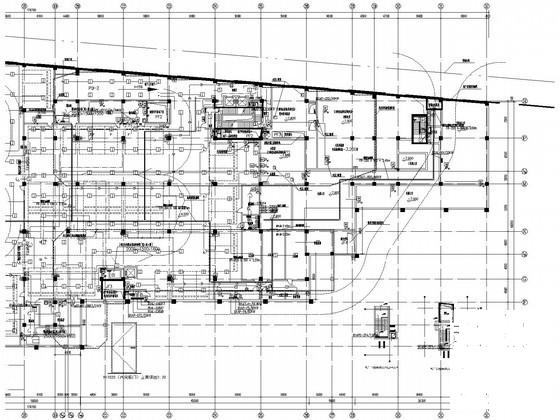

  • 知名商业综合体消防系统CAD施工图纸(写字楼商业地下3层)(电气设计说明) - 2
    第 2 张图

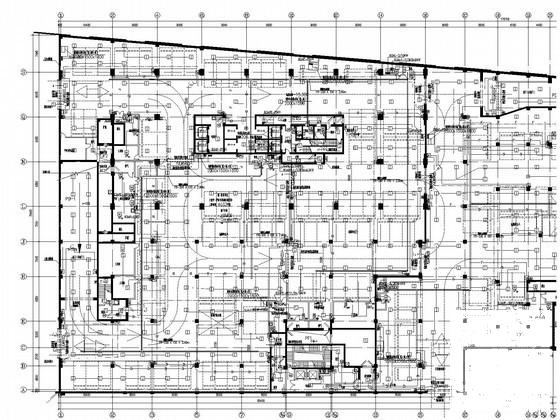

  • 知名商业综合体消防系统CAD施工图纸(写字楼商业地下3层)(电气设计说明) - 3
    第 3 张图

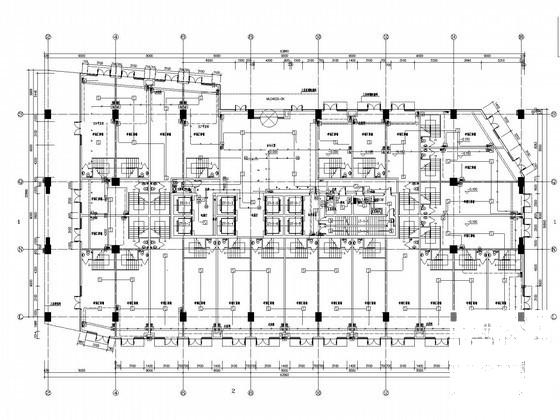

  • 知名商业综合体消防系统CAD施工图纸(写字楼商业地下3层)(电气设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
