4层钢筋混凝土结构商业建筑给排水施工大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:分区供水
  • 供水分区:两区
  • 排水体制:雨污分流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:四川

附件详情

  • 给排水平面图
  • 自喷平面图
  • 卫生间大样及给排水系统图
  • 给排水干管系统展开图
  • 雨、废水系统图

附件详情

该项目为商业建筑
,共22张。

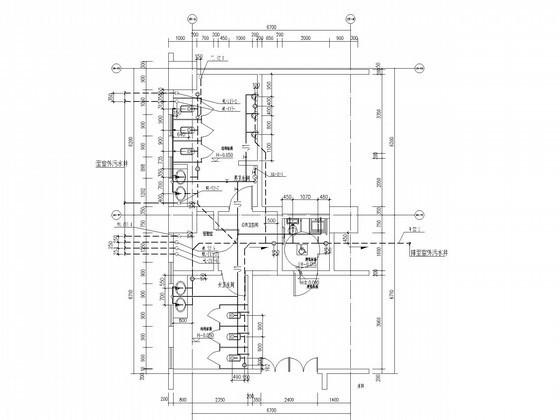

卫生间大样图

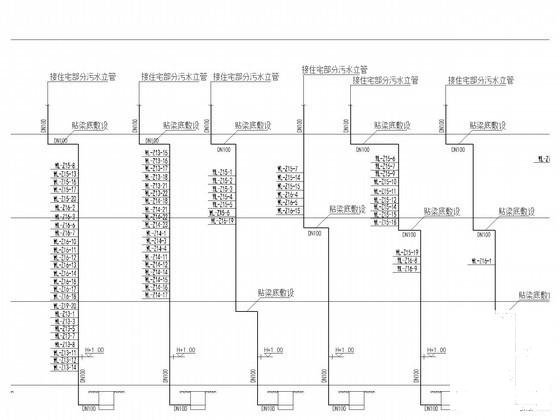

污水系统原理图

雨废水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土结构建筑 - 1
    钢筋混凝土结构建筑 - 1
  • 钢筋混凝土结构建筑 - 2
    钢筋混凝土结构建筑 - 2
  • 钢筋混凝土结构建筑 - 3
    钢筋混凝土结构建筑 - 3
  • 钢筋混凝土结构建筑 - 4
    钢筋混凝土结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
