25层钢筋混凝土结构综合大厦办公楼建筑施工CAD图纸

附件详情

设计的主要范围和内容包括：新建综合楼。地下二层战时人防，平时为车库；地下一层为车库及设备用房；包括下地下室的汽车坡道；地上一～五层为工作用房；地上六～二十五层为住宅；二十六层为电梯机房、水箱间等。
总占地面积：11500m2，总建筑设计面积：41904m2，其中地下4986m2，地上1~5层为10049m2，6~25层为26869m2，地下二层人防部分建筑面积为2275m2
建筑层数、高度：地下2层，地上25层，建筑高度82.85m。
建筑建筑设计结构形式：1~5层办公部分为框剪；6~25层住宅部分为剪力墙结构，建筑结构的类别为一类。
停车数量：机动车48辆，其中：地面15辆，地下33辆。
住宅套型数量：A户型套内面积：145m2，68套；B户型套内面积：136m2，68套；A户型复式套内面积245m2，6套；B户型复式套内面积241m2，6套；住宅部分套型的总数量为148户。

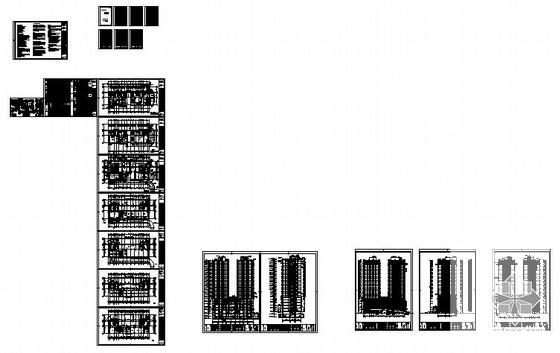

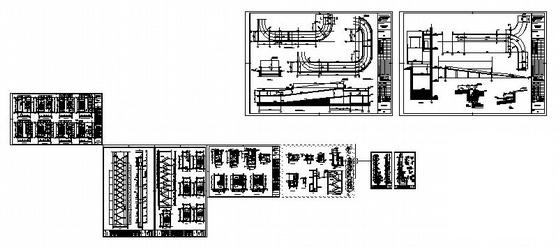

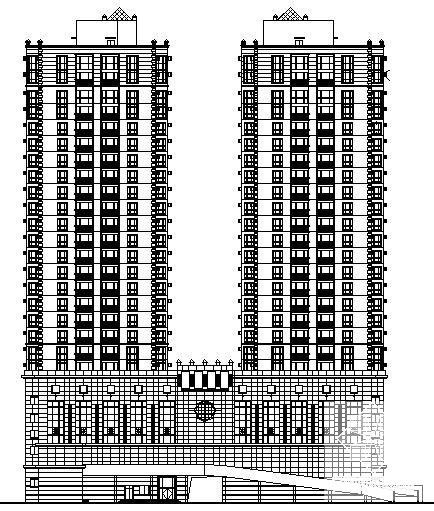

该资料包含：封面及设计、总图、位置图、施工设计说明、工程做法、各层平立剖面图、墙身 节点详图 、汽车坡道详图、楼梯电梯卫生间详图、人防详图、幕墙、门窗图等35张图纸。
