青岛6层商务大厦电气CAD施工图纸(钢筋混凝土结构)

  • 建筑类别:商业,酒店,娱乐,餐饮
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:30552.72平方米
  • 地上层数:16层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 负荷等级:一级
  • 设计:低压配电,电气照明,建筑物防雷,接地安全,电气控制

附件详情

该项目总建筑面积30552.72m2,建筑高度60.30m,地下一层.地上十六层.地下一层为人防工程(由人防设计院设计)及设备用房;一层为大厅、会议室及商务等用房;二层为餐饮;三层为洗浴、棋牌等娱乐场所;四、五层为客房;六、七层为公寓式办公;八~十六层为办公;顶层为设备用房及水箱间。
设计包括大厦内的照明、动力、配电、应急照明及地下人防的战时照明、动力等。
2003-1-18

2

3

4

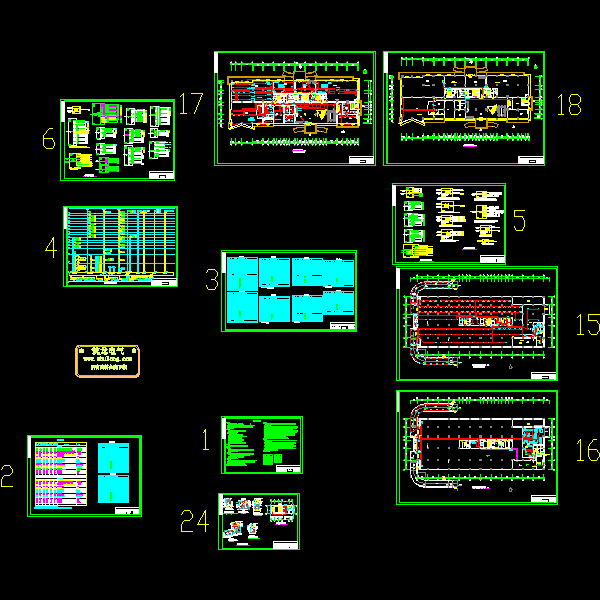

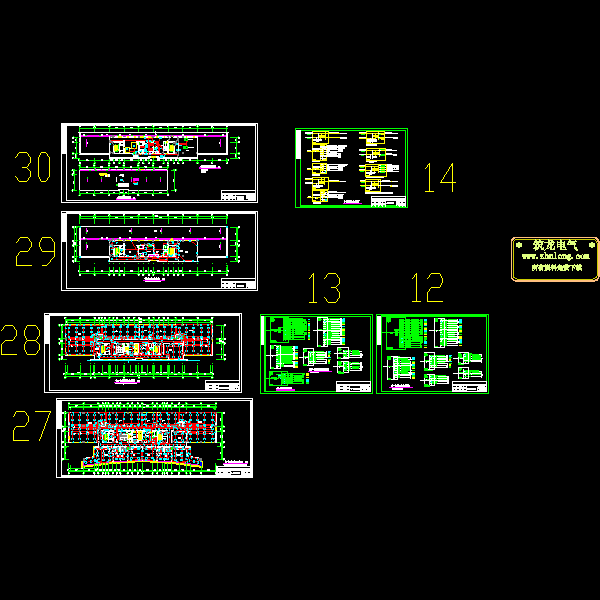

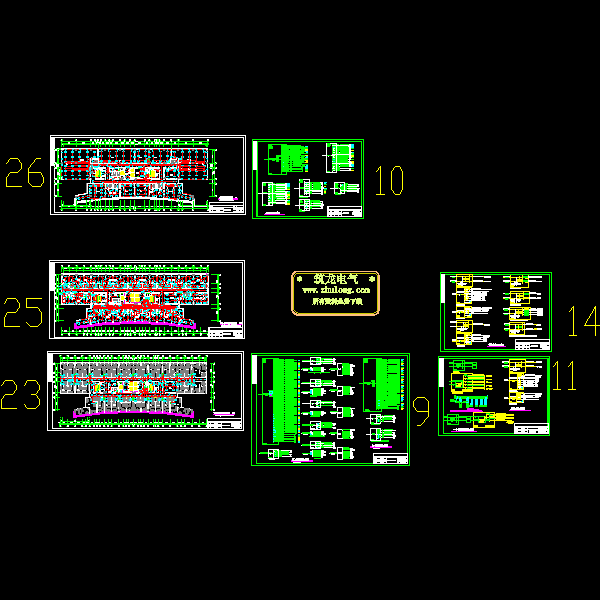

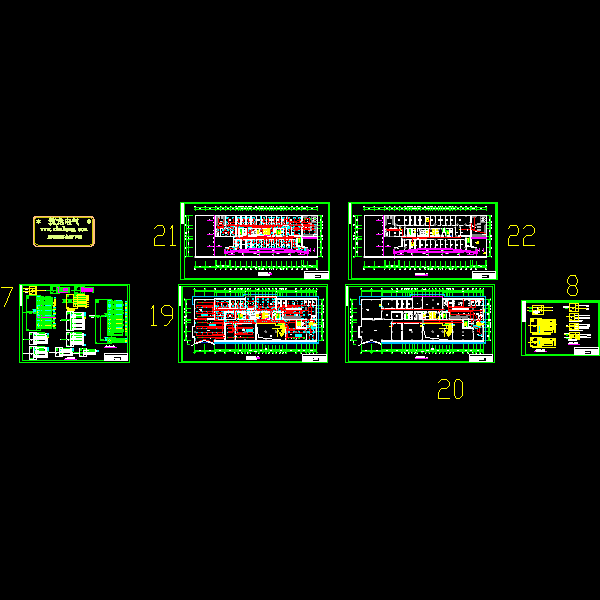

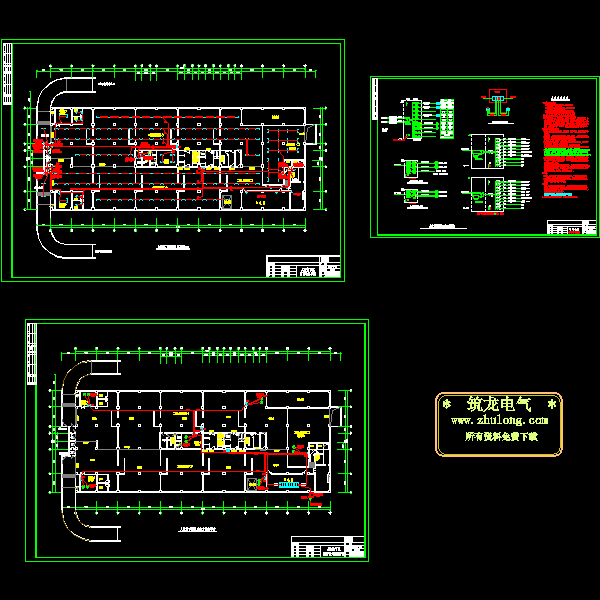

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
